Пианино на Ардуино. Проекты. Ардуино.

Привет! В предыдущих уроках мы рассмотрели возможности Ардуино по воспроизведению звука. Поэтому, сегодня используем эти возможности, чтобы создать проект настоящего пианино на Ардуино.

Мы уже использовали функцию tone() в уроках. Пожалуйста, посмотрите ее, если уже забыли или пропустили. потому что, сейчас мы будем использовать ее в проекте пианино.

Для выполнения этого урока нам понадобятся

• Ардуино UNO
• Макетная плата
• Перемычки
• 7 кнопки
• 8 резисторов номиналом 10 кОм
• 1 резистор номиналом 150 Ом
• Динамик 8 Ом
• Лего
• Кабель USB

Корпус из Лего

Прежде всего, возьмем конструктор лего для создания корпуса и каркаса для всего проекта. На этот раз конструктора понадобится много. Потому что, мы хотим подключить 7 клавиш для пианино, и нам придется спрятать в корпус макетную плату целиком.

В уроке посвященном подключению динамика к Ардуино мы уже рассматривали программу и схему подключения деталей. В этот раз схема будет почти такой же. Мы только добавим несколько кнопок. Программа же будет почти идентичной.

Соберем принципиальную схему, до того как прятать все в корпус, чтобы убедиться, что программа и компоненты работают.

Готовое лего пианино

Программа и схема пианино

Прежде всего, подключим динамик через сопротивление к 9 контакту ардуино. Все кнопки соответственно подключим к контактам со 2 по 8. Второй контакт кнопки подключим к шине 5 вольт. И еще один контакт подключим к земле последовательно с сопротивлением.

Внесем небольшие изменения в программу по сравнению с предыдущим уроком так, чтобы на функцию tone() передавалась определенная частота, если нажата соответствующая кнопка.

Кроме того, не забудем объявить все необходимые константы и переменные.

Полный текст программы

Пианино на Ардуино

Теперь постараемся сделать корпус для нашей схемы. В результате, получим нечто похожее на настоящее пианино. На макетной плате у нас получилось большое количество проводов, которые нужно спрятать. Кроме того, необходимо убрать плату Ардуино внутрь корпуса. Но, с другой стороны, оставить место для динамика.

Безусловно, мы не сможем получить звук как у настоящего пианино, но результат все равно завораживающий.

Источник

Проект «Мерзкое пианино» на Ардуино

Просмотр содержимого документа
«Проект «Мерзкое пианино» на Ардуино»

Проект «Мерзкое пианино»

В этом эксперименте мы создаем маленькую клавиатуру, на которой можно сыграть несколько нот.

Список деталей для эксперимента

1 плата Arduino Uno

1 беспаечная макетная плата

3 тактовых кнопки

3 резистора номиналом 10 кОм

10 проводов «папа-папа»

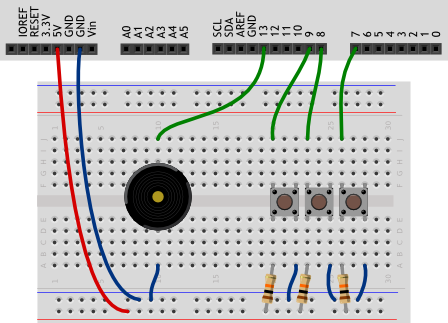

С
хема на макетке

Ножки тактовой кнопки, расположенные с одной стороны, разомкнуты, когда кнопка не нажата. Ножки, расположенные друг напротив друга на противоположных сторонах макетки находятся на одной «рельсе». Воспользовавшись этим, мы можем расположить резистор с одной стороны макетки, а провод, подключаемый к порту Arduino, с другой стороны.

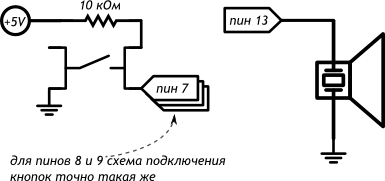

В данном эксперименте мы подключаем кнопки по схеме с подтягивающим резистором.

Для того, чтобы данный вариант программы работал, важно, чтобы кнопки были подключены к портам, находящимся рядом друг с другом, т.е. имеющим соседние номера.

#define BUZZER_PIN 13 // пин с пищалкой (англ. «buzzer»)

#define FIRST_KEY_PIN 7 // первый пин с клавишей (англ. «key»)

#define KEY_COUNT 3 // общее количество клавиш

// в цикле бежим по всем номерам кнопок от 0-го по 2-й

// на основе номера кнопки вычисляем номер её пина

int keyPin = i + FIRST_KEY_PIN;

// считываем значение с кнопки. Возможны всего 2 варианта:

// * высокий сигнал, 5 вольт, истина — кнопка отпущена

// * низкий сигнал, земля, ложь — кнопка зажата

boolean keyUp = digitalRead(keyPin);

// проверяем условие «если не кнопка отпущена». Знак «!»

// перед булевой переменной означает отрицание, т.е. «не».

// рассчитываем высоту ноты в герцах в зависимости от

// клавиши, которую рассматриваем на данном этапе цикла.

// Мы получим значение 3500, 4000 или 4500

int frequency = 3500 + i * 500;

// Заставляем пищалку пищать с нужной частотой в течение

// 20 миллисекунд. Если клавиша останется зажатой, пищалка

// вновь зазвучит при следующем проходе loop, а мы услышим

tone(BUZZER_PIN, frequency, 20);

Благодаря тому, что в начале программы мы определили FIRST_KEY_PIN и KEY_COUNT, мы можем подключать произвольное количество кнопок к любым идущим друг за другом цифровым пинам, и для корректировки программы нам не придется менять параметры цикла for. Изменить понадобится лишь эти константы:

цикл в любом случае пробегает от 0 до KEY_COUNT;

перед считыванием порта мы задаем смещение на номер первого используемого порта — FIRST_KEY_PIN.

Функция digitalRead(pin) возвращает состояние порта, номер которого передан ей параметром pin. Это может быть состояние HIGH или LOW. Или, выражаясь иначе: высокое напряжение или низкое, 1 или 0, true или false

Поскольку мы получаем с порта одно из двух состояний, мы сохраняем его в переменную уже знакомого нам типа boolean, и можем работать с ней как с логическим значением.

Мы используем логический оператор отрицания «не» !. Если keyUp имеет значение 0, выражение !keyUp будет иметь значение 1 и наоборот.

Поскольку мы собрали схему с подтягивающим резистором, при нажатии кнопки мы будем получать на соответствующем порте 0.

Действия, описанные в условном выражении if, выполняются, когда его условие имеет значение «истина» (единица). Поэтому для выполнения действия по нажатию, мы инвертируем сигнал с кнопки.

Источник

Проект «Мерзкое пианино» на Ардуино

Просмотр содержимого документа
«Проект «Мерзкое пианино» на Ардуино»

Проект «Мерзкое пианино»

В этом эксперименте мы создаем маленькую клавиатуру, на которой можно сыграть несколько нот.

Список деталей для эксперимента

1 плата Arduino Uno

1 беспаечная макетная плата

3 тактовых кнопки

3 резистора номиналом 10 кОм

10 проводов «папа-папа»

С
хема на макетке

Ножки тактовой кнопки, расположенные с одной стороны, разомкнуты, когда кнопка не нажата. Ножки, расположенные друг напротив друга на противоположных сторонах макетки находятся на одной «рельсе». Воспользовавшись этим, мы можем расположить резистор с одной стороны макетки, а провод, подключаемый к порту Arduino, с другой стороны.

В данном эксперименте мы подключаем кнопки по схеме с подтягивающим резистором.

Для того, чтобы данный вариант программы работал, важно, чтобы кнопки были подключены к портам, находящимся рядом друг с другом, т.е. имеющим соседние номера.

#define BUZZER_PIN 13 // пин с пищалкой (англ. «buzzer»)

#define FIRST_KEY_PIN 7 // первый пин с клавишей (англ. «key»)

#define KEY_COUNT 3 // общее количество клавиш

// в цикле бежим по всем номерам кнопок от 0-го по 2-й

// на основе номера кнопки вычисляем номер её пина

int keyPin = i + FIRST_KEY_PIN;

// считываем значение с кнопки. Возможны всего 2 варианта:

// * высокий сигнал, 5 вольт, истина — кнопка отпущена

// * низкий сигнал, земля, ложь — кнопка зажата

boolean keyUp = digitalRead(keyPin);

// проверяем условие «если не кнопка отпущена». Знак «!»

// перед булевой переменной означает отрицание, т.е. «не».

// рассчитываем высоту ноты в герцах в зависимости от

// клавиши, которую рассматриваем на данном этапе цикла.

// Мы получим значение 3500, 4000 или 4500

int frequency = 3500 + i * 500;

// Заставляем пищалку пищать с нужной частотой в течение

// 20 миллисекунд. Если клавиша останется зажатой, пищалка

// вновь зазвучит при следующем проходе loop, а мы услышим

tone(BUZZER_PIN, frequency, 20);

Благодаря тому, что в начале программы мы определили FIRST_KEY_PIN и KEY_COUNT, мы можем подключать произвольное количество кнопок к любым идущим друг за другом цифровым пинам, и для корректировки программы нам не придется менять параметры цикла for. Изменить понадобится лишь эти константы:

цикл в любом случае пробегает от 0 до KEY_COUNT;

перед считыванием порта мы задаем смещение на номер первого используемого порта — FIRST_KEY_PIN.

Функция digitalRead(pin) возвращает состояние порта, номер которого передан ей параметром pin. Это может быть состояние HIGH или LOW. Или, выражаясь иначе: высокое напряжение или низкое, 1 или 0, true или false

Поскольку мы получаем с порта одно из двух состояний, мы сохраняем его в переменную уже знакомого нам типа boolean, и можем работать с ней как с логическим значением.

Мы используем логический оператор отрицания «не» !. Если keyUp имеет значение 0, выражение !keyUp будет иметь значение 1 и наоборот.

Поскольку мы собрали схему с подтягивающим резистором, при нажатии кнопки мы будем получать на соответствующем порте 0.

Действия, описанные в условном выражении if, выполняются, когда его условие имеет значение «истина» (единица). Поэтому для выполнения действия по нажатию, мы инвертируем сигнал с кнопки.

Источник

Мелодии для Ардуино. Проекты. Ардуино

Привет! Мы уже знаем как извлечь из Ардуино звук. И даже собрали простое пианино с помощью Ардуино. А сегодня посмотрим как написать готовые мелодии на Ардуино в программе. А также, какие мелодии уже есть на просторах интернета.

Содержание

• Для выполнения этого урока нам понадобятся
• Программа и схема
• Другие мелодии
• Главная тема супер братьев Марио
• Имперский марш из Звездных войн
• В лесу родилась елочка
• Заключение

В предыдущем уроке мы научились генерировать звук. Посмотрите этот урок, если уже забыли его или пропустили. Сегодня мы будем использовать его опять.

Для выполнения этого урока нам понадобятся

• Ардуино Uno
• Макетная плата
• Перемычки
• 1 резистор номиналом 150 Ом
• Потенциометр 10 кОм
• Динамик 8 Ом
• Кабель USB

Программа и схема

Соберем ту же схему из предыдущего урока. Она довольно проста.

Мы уже знаем, что такое звук, как работает динамик и, в конце концов, знаем как извлечь звук из Ардуино.

Теперь осталось написать программу, которая будет генерировать мелодию на Ардуино и воспроизводить ее на динамике. Например, простая мелодия из книги Джереми Блюма.

# include «pitches.h»
const int SPEAKER=9;

int notes[] = <
NOTE_A4, NOTE_E3, NOTE_A4, 0,
NOTE_A4, NOTE_E3, NOTE_A4, 0,
NOTE_E4, NOTE_D4, NOTE_C4, NOTE_B4, NOTE_A4, NOTE_B4, NOTE_C4, NOTE_D4,
NOTE_E4, NOTE_E3, NOTE_A4, 0
>;

int times[] = <
250, 250, 250, 250,
250, 250, 250, 250,
125, 125, 125, 125, 125, 125, 125, 125,
250, 250, 250, 250
>;

void setup() <
for (int i = 0; i

Динамик подключается к 9 пину через сопротивление. И, к тому же, не забудьте подключить файл с нотами. Он должен находиться рядом с файлом программы в одной папке.

В этом примере ноты и длительность их звучания собраны в массивы. А в главный функции setup() управление мелодией происходит в цикле for() . Такой способ намного удобнее, чем запись мелодии построчно.

Другие мелодии

Посмотрим какие еще мелодии можно сыграть на Ардуино.

Главная тема супер братьев Марио

const int SPEAKER=9;
int notes[] = <
1318, 1318, 1318, 1046, 1318, 1568, 784,
1046, 784, 659, 880, 987, 932, 880, 784,
1318, 1568, 1750, 1396, 1568, 1318, 1046, 1174, 987,
1046, 784, 659, 880, 987, 932, 880,
784, 1318, 1568, 1750, 1396, 1568, 1318, 1046, 1174, 987,
1568, 1480, 1396, 1244, 1318, 830, 880, 1046, 880, 1046, 1174,
0, 1568, 1480, 1396, 1244, 1318, 2093, 2093, 2093,
1568, 1480, 1396, 1244, 1318, 830, 880, 1046, 880, 1046, 1174, 1244, 1174, 1046,
>;
int times[] = <
150, 300, 150, 150, 300, 600, 600,
450, 150, 300, 300, 150, 150, 300, 210,
210, 150, 300, 150, 150, 300, 150, 150, 450,
450, 150, 300, 300, 150, 150, 300,
210, 210, 150, 300, 150, 150, 300, 150, 150, 450,
150, 150, 150, 300, 150, 150, 150, 150, 150, 150, 150,
0, 150, 150, 150, 300, 150, 300, 150, 600,
150, 150, 150, 300, 150, 150, 150, 150, 150, 150, 150, 300, 450, 600,
>;
int delays[] = <
150, 300, 300, 150, 300, 600, 600,
450, 450, 450, 300, 300, 150, 300, 210,
210, 150, 300, 150, 300, 300, 150, 150, 450,
450, 450, 450, 300, 300, 150, 300,
210, 210, 150, 300, 150, 300, 300, 150, 150, 600,
150, 150, 150, 300, 300, 150, 150, 300, 150, 150, 150,
300, 150, 150, 150, 300, 300, 300, 150, 600,
150, 150, 150, 300, 300, 150, 150, 300, 150, 150, 450, 450, 450, 1200,
>;
void setup() <
for (int i = 0; i

Имперский марш из Звездных войн

const int SPEAKER=9;
int notes[] = <
392, 392, 392, 311, 466, 392, 311, 466, 392,
587, 587, 587, 622, 466, 369, 311, 466, 392,
784, 392, 392, 784, 739, 698, 659, 622, 659,
415, 554, 523, 493, 466, 440, 466,
311, 369, 311, 466, 392
>;
int times[] = <
350, 350, 350, 250, 100, 350, 250, 100, 700,
350, 350, 350, 250, 100, 350, 250, 100, 700,
350, 250, 100, 350, 250, 100, 100, 100, 450,
150, 350, 250, 100, 100, 100, 450,
150, 350, 250, 100, 750
>;
void setup() <
for (int i = 0; i

В лесу родилась елочка

int notes[] = <
NOTE_C4, NOTE_A4, NOTE_A4, NOTE_G4,
NOTE_A4, NOTE_F4, NOTE_C4, NOTE_C4,
NOTE_C4, NOTE_A4, NOTE_A4, NOTE_AS4,
NOTE_G4, NOTE_C5, 0, NOTE_C5, NOTE_D4,
NOTE_D4, NOTE_AS4,NOTE_AS4,NOTE_A4,
NOTE_G4, NOTE_F4, NOTE_C4, NOTE_A4,
NOTE_A4, NOTE_G4, NOTE_A4, NOTE_F4
>;

int times[] = <
400,400,400,400,
400,400,400,400,
400,400,400,400,
400,600,20,400,400,
400,400,400,400,
400,400,400,400,
400,400,400,600
>;

void setup() <
for (int i = 0; i

int tonePin = 9;// пин пищалки

void setup() <
tone(tonePin, 174, 249.99975);
delay(277.7775);
tone(tonePin, 233, 499.9995);
delay(555.555);
tone(tonePin, 174, 374.999625);
delay(416.66625);
tone(tonePin, 195, 124.999875);
delay(138.88875);
tone(tonePin, 220, 499.9995);
delay(555.555);
tone(tonePin, 146, 249.99975);
delay(277.7775);
tone(tonePin, 146, 249.99975);
delay(277.7775);
tone(tonePin, 195, 499.9995);
delay(555.555);
tone(tonePin, 174, 374.999625);
delay(416.66625);
tone(tonePin, 155, 124.999875);
delay(138.88875);
tone(tonePin, 174, 499.9995);
delay(555.555);
tone(tonePin, 116, 249.99975);
delay(277.7775);
tone(tonePin, 116, 249.99975);
delay(277.7775);
tone(tonePin, 130, 499.9995);
delay(555.555);
tone(tonePin, 130, 374.999625);
delay(416.66625);
tone(tonePin, 146, 124.999875);
delay(138.88875);
tone(tonePin, 155, 499.9995);
delay(555.555);
tone(tonePin, 155, 374.999625);
delay(416.66625);
tone(tonePin, 174, 124.999875);
delay(138.88875);
tone(tonePin, 195, 499.9995);
delay(555.555);
tone(tonePin, 220, 374.999625);
delay(416.66625);
tone(tonePin, 233, 124.999875);
delay(138.88875);
tone(tonePin, 261, 749.99925);
delay(833.3325);
tone(tonePin, 174, 249.99975);
delay(277.7775);
tone(tonePin, 293, 499.9995);
delay(555.555);
tone(tonePin, 261, 374.999625);
delay(416.66625);
tone(tonePin, 233, 124.999875);
delay(138.88875);
tone(tonePin, 261, 499.9995);
delay(555.555);
tone(tonePin, 174, 249.99975);
delay(277.7775);
tone(tonePin, 174, 249.99975);
delay(277.7775);
tone(tonePin, 233, 499.9995);
delay(555.555);
tone(tonePin, 220, 374.999625);
delay(416.66625);
tone(tonePin, 195, 124.999875);
delay(138.88875);
tone(tonePin, 220, 499.9995);
delay(555.555);
tone(tonePin, 146, 374.999625);
delay(416.66625);
tone(tonePin, 146, 124.999875);
delay(138.88875);
tone(tonePin, 195, 499.9995);
delay(555.555);
tone(tonePin, 174, 374.999625);
delay(416.66625);
tone(tonePin, 155, 124.999875);
delay(138.88875);
tone(tonePin, 174, 499.9995);
delay(555.555);
tone(tonePin, 116, 374.999625);
delay(416.66625);
tone(tonePin, 116, 124.999875);
delay(138.88875);
tone(tonePin, 233, 499.9995);
delay(555.555);
tone(tonePin, 220, 374.999625);
delay(416.66625);
tone(tonePin, 195, 124.999875);
delay(138.88875);
tone(tonePin, 174, 999.999);
delay(1111.11);
tone(tonePin, 293, 999.999);
delay(1111.11);
tone(tonePin, 261, 249.99975);
delay(277.7775);
tone(tonePin, 233, 249.99975);
delay(277.7775);
tone(tonePin, 220, 249.99975);
delay(277.7775);
tone(tonePin, 233, 249.99975);
delay(277.7775);
tone(tonePin, 261, 749.99925);
delay(833.3325);
tone(tonePin, 174, 249.99975);
delay(277.7775);
tone(tonePin, 174, 999.999);
delay(1111.11);
tone(tonePin, 233, 999.999);
delay(1111.11);
tone(tonePin, 220, 249.99975);
delay(277.7775);
tone(tonePin, 195, 249.99975);
delay(277.7775);
tone(tonePin, 174, 249.99975);
delay(277.7775);
tone(tonePin, 195, 249.99975);
delay(277.7775);
tone(tonePin, 220, 749.99925);
delay(833.3325);
tone(tonePin, 146, 249.99975);
delay(277.7775);
tone(tonePin, 146, 999.999);
delay(1111.11);
tone(tonePin, 233, 499.9995);
delay(555.555);
tone(tonePin, 195, 374.999625);
delay(416.66625);
tone(tonePin, 220, 124.999875);
delay(138.88875);
tone(tonePin, 233, 499.9995);
delay(555.555);
tone(tonePin, 195, 374.999625);
delay(416.66625);
tone(tonePin, 220, 124.999875);
delay(138.88875);
tone(tonePin, 233, 499.9995);
delay(555.555);
tone(tonePin, 195, 374.999625);
delay(416.66625);
tone(tonePin, 233, 124.999875);
delay(138.88875);
tone(tonePin, 311, 999.999);
delay(1111.11);
tone(tonePin, 311, 999.999);
delay(1111.11);
tone(tonePin, 293, 249.99975);
delay(277.7775);
tone(tonePin, 261, 249.99975);
delay(277.7775);
tone(tonePin, 233, 249.99975);
delay(277.7775);
tone(tonePin, 261, 249.99975);
delay(277.7775);
tone(tonePin, 293, 749.99925);
delay(833.3325);
tone(tonePin, 233, 249.99975);
delay(277.7775);
tone(tonePin, 233, 999.999);
delay(1111.11);
tone(tonePin, 261, 999.999);
delay(1111.11);
tone(tonePin, 233, 249.99975);
delay(277.7775);
tone(tonePin, 220, 249.99975);
delay(277.7775);
tone(tonePin, 195, 249.99975);
delay(277.7775);
tone(tonePin, 220, 249.99975);
delay(277.7775);
tone(tonePin, 233, 749.99925);
delay(833.3325);
tone(tonePin, 195, 249.99975);
delay(277.7775);
tone(tonePin, 195, 999.999);
delay(1111.11);
tone(tonePin, 233, 499.9995);
delay(555.555);
tone(tonePin, 220, 374.999625);
delay(416.66625);
tone(tonePin, 195, 124.999875);
delay(138.88875);
tone(tonePin, 174, 499.9995);
delay(555.555);
tone(tonePin, 116, 374.999625);
delay(416.66625);
tone(tonePin, 116, 124.999875);
delay(138.88875);
tone(tonePin, 174, 999.999);
delay(1111.11);
tone(tonePin, 195, 499.9995);
delay(555.555);
tone(tonePin, 220, 499.9995);
delay(555.555);
tone(tonePin, 233, 1999.998);
delay(2222.22);
>
void loop() <>

Заключение

Как видите, на Ардуино можно сыграть почти любую мелодию. Но на этом музыкальные возможности Ардуино не исчерпываются. И если подключить дополнительные модули, то можно проиграть и mp3 аудио файлы. В будущем мы попробуем это сделать.

Спасибо, что дочитали статью до конца.

Пожалуйста, подписывайтесь на блог в яндекс дзен, ставьте лайки и пишите комментарии.

Источник
