Магнитофон-приставка Нота 203 стерео (Нота 203-1 стерео)
Магнитофоны-приставки “Нота-202-стерео”, “Нота-203-стерео” и “Нота-203-1-стерео” с 1976, 1977 и 1979 года выпускал Новосибирский ЭМЗ. Аппараты имеют общий внешний вид, собраны по сходной схеме и отличаются: МП Нота-202C не имеет СШП ”Маяк”. Гнездо головных телефонов расположено в месте, где у моделей 203 и 203-1 находится регулятор порога шумоподавителя и кнопка включения. Селектор входов, под индикаторами, сдвинут чуть влево, чтобы располагаться по центру. МП “Нота-203” и “Нота-203-1″ собраны по одной схеме, а отличаются тем, что Нота-203 не имеет автостопа. Автостоп в ”Ноте-203-1” механический, основан на контроле натяжения ленты с подающей катушки. Параметры всех моделей однотипны. МП Нота-202-С предназначен для записи звука на магнитную ленту типа А4409-46Б с последующим воспроизведением через УКУ. Уровень записи и воспроизведения раздельно контролируется стрелочными индикаторами.
Магнитофон позволяет производить запись с радиоприёмника или телевизора, радиотрансляционной линии, звукоснимателя радиолы или электропроигрывателя, или магнитофона. Уровень записи I и II каналов, а также уровень звукового сигнала по каждому каналу воспроизведения, можно контролировать при помощи стрелочных индикаторов.
Технические характеристики магнитофона Нота 203-1 стерео
Скорость движения ленты: 19,05 и 9,53 см/с.
Число дорожек – 4.
Время записи, час, с катушками №18 в стерео:
на скорости 19,05/9,53 см/с – 1,5/3
Время записи, час, с катушками №18 в моно:
на скорости 19,05/9,53 см/с – 3/6.
Полоса рабочих частот:
- на скорости 19,05 см/с – 40…18000 Гц,
- на скорости 9,53 см/с – 40…14000 Гц.
Ценные радиодетали в магнитофоне Нота 203-1 стерео
Подкатушечники, стрелочные индикаторы, крупные металло-бумажные конденсаторы и некоторые другие детали можно продать как изделия.
Конденсаторы:
Конденсаторы КМ5 зеленые общая группа – 2,9 г (наличие зависит от года выпуска, встречаются редко)
Конденсаторы К10-7В (флажки) – 7,5 г
Конденсаторы КТ (трубчатые) – 1,2 г
Транзисторы:
Транзисторы КТ310 – 5 шт
Транзисторы КТ315 – 12 шт
Транзисторы КТ608 желтые – 2 шт
Транзисторы КТ814 и аналоги – 2 шт
Микросхемы:
Микросхемы 155 серия черный пластик (К553УД1А, К157ДА1) – 7 шт
Микросхемы К157УД1 черный пластик – 2 шт
Микросхемы К504НТ 8 выводов желтые – 2 шт
Металлы:
Посеребреная латунь – 12,5 г
Сталь – 5 кг
Медь – 0,8 кг
Алюминий – 0,4 кг
Платы – 0,9 кг
Содержание драгоценных металлов магнитофоне Нота 203-1 стерео
Золото : 0
Серебро : 0,003800
Платина : 0
МПГ : 0
Примечание : по справочнику: “Содержание драгоценных металлов в электротехнических изделиях, аппаратуре связи, контрольно-измерительных приборах, кабельной продукции, электронной и бытовой технике. Информационный справочник в шести частях. Часть 6. Электронная и бытовая техника. – 2-е изд., перераб. и доп. -М.: ООО “Связьоценка”, 2003″
Источник
Электрическая схема приставки нота

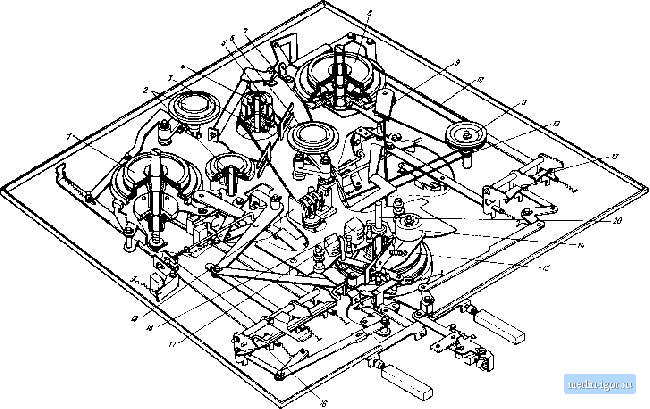

Рис. 2.53. Кинематическая схема магнитофона-приставки Нота-202 стерео
ления. Лентопротяжный механизм состоит из подающего и приемного узлов; платы центрального узла с магнитными головками, лентоприжима, узла ведущего вала и прижимного ролика; двух переключателей режимов работы с тягами и рычагами; ролика перемотки; тормозов; индикатора расхода ленты; электромагнита с платой управления; силового трансформатора. Блок электроники магнитофона включает в себя раздельные платы универсальных усилителей, блока питания, телефонных усилителей и плату соединений с разъемами для подключения перечисленных плат. Все платы имеют односторонний печатный монтаж.
Описание ЛПМ (рис. 2.53). Лентопротяжный механизм собран на шасси, изготовленном из листовой стали. Он построен по одномоторной кинематической схеме с косвенным приводом ведущего вала от электродвигателя 3 с помощью пассика 5 круглого сечения. Электродвигатель прикрепляется к шасси с помощью резиновых амортизаторов, распорных втулок и винтов М4. На валу электродвигателя установлен трехступенчатый составной шкив 4, выполненный в виде фрикционной муфты. На ведущей части выполнены две проточки для приводного пассика 5. Ведущая часть закрепляется иа валу электродвигателя двумя винтами. Ведомая часть фрикцноиио связана с ведущей с помощью шайбы, пружины и штыря. Усилие пружины регулируется перестановкой штыря. Промежуточные ролики 2 входят в зацепление с наружной поверхностью ведомой части шкива в зависимости от режима работы магнитофона.
Лентопротяжный механизм собран на шасси, изготовленном нз листовой стали. На шасси иа четырех стойках установлена плата центрального узла, на которой закреплены узел ведущего вала, система рычагов прижимного ролика, индикатор расхода ленты, рычаги тормозов подающего и приемного узлов с приводом, универсальная и стирающая магнитные головки, направляющие стойки и элементы лентоприжима. Система рычагов прижимного ролика обеспечивает самоустанавливаиие прижимного ролика относительно ведущего вала. Привод индикатора расхода ленты 19 осуществляется двумя пассиками 10, 12 от верхнего диска приемного узла 8 через промежуточный шкив 11. Для остановки ленту в режиме Останов применены дифференциальные тормоза. Рабочим элементом тормозов является резиновый подпружиненный ролик 9. Конструкция тормозов обеспечивает устранение петлеобразования при переклюечнии режимов работ магнитофона.
Каждая магнитная головка установлена на отдельных подпружиненных основаниях. Для универсальной магнитной головки 17 предусмотрен принудительный прижим магнитной ленты к рабочей поверхности В режиме перемотки лента отводится от поверх-
ностей магнитных головок. Слева и справа от платы центрального узла расположены соответственно клавишный переключатель 10 режимов работ Перемотка вперед , Перемотка назад , Воспроизведение , Запись и клавишный переключатель 13 скоростей 9 и 19 см/с и режима Временный останов ленты . При нажатии клавши Воспроизведение прижимной ролик 14 подводится к ведущему валу 20. При этом срабатывает электромагнит, его сердечник втягивается и через систему рычагов прижимает прижимной ролик к ведущему валу. Одновременно с этим срабатывает система рычагов, отводящая тормоза от боковых узлов и воздействующая на плоскую пружину приемного узла 8, обеспечивая требуемое усилие подмотки. Подмотка осуществляется пассиком 7 квадратного сечения, передающим вращение от маховика 15 к нижнему диску приемного узла. Режим Запись включается одновременно двумя клавишами. При нажатии клавиши Запись включается переключатель, коммутирующий электрические цепи усилителей. При нажатии клавиши Воспроизведение начинается транспортировка магнитной ленты. При нажатии клавиши Перемотка вперед ролик 6 вводится в зацепление со шкивом 4 электродвигателя н верхнего диска приемного узла. При нажатии клавиши Перемотка назад ролики 2 входят в зацепление со шкивом 4 электродвигателя и верхним диском подающего узла 1. При нажатии клавиши Временный останов ленты затормаживается подающий узел 1, отключается микропереключатель, разрывающий цепь электромагнита, и отводится прижимной ролик от ведущего вала. При повторном нажатии клавиша Временный останов ленты возвращается в исходное положение, при этом тормоз отводится от подающего узла, замыкается цепь электромагнита и прижимной ролик прижимается к ведущему валу. Скорости 9 и 19 см/с переключаются нажатием соответствующей клавиши. Рычаг клавиши 9 кинематически связан с переключателем коррекции. При нажатии клавиши 19 рычагом вилкообразной формы приводной пассик 5 перебрасывается с нижней ступеньки шкива 4 и маховика 15 иа верхнюю, а клавиша 9 и переключатель коррекции возвращаются в исходное положение.
Приемный узел крепится к шасси тремя винтами. Узел представляет собой фрикционную муфту, состоящую из ведущей н ведомой частей. Фрикционную пару образуют капроновый вкладыш в ведомой части и фетровое кольцо в ведущей. Вращающий момент создается плоской пружиной, расположенной в нижней части узла. Подающий узел также крепится к шасси тремя винтами. Основной частью узла является алюминиевый диск с запрессованной осью. На хвостовой части оси укреплен диск, который в паре с фетровым кольцом крепеж-
Источник
Электрическая схема приставки нота
Магнитофоны-приставки «Нота-202-стерео», «Нота-203-стерео» и «Нота-203-1-стерео» с 1976, 1977 и 1979 года выпускал Новосибирский ЭМЗ.
Аппараты имеют общий внешний вид, собраны по сходной схеме и отличаются: МП »Нота-202C» не имеет СШП »Маяк». Гнездо головных телефонов расположено в месте, где у моделей 203 и 203-1 находится регулятор порога шумоподавителя и кнопка включения. Селектор входов, под индикаторами, сдвинут чуть влево, чтобы располагаться по центру. МП «Нота-203» и «Нота-203-1″ собраны по одной схеме, а отличаются тем, что »Нота-203» не имеет автостопа. Автостоп в »Ноте-203-1» механический, основан на контроле натяжения ленты с подающей катушки. Параметры всех моделей однотипны. МП »Нота-202-С» предназначен для записи звука на магнитную ленту типа А4409-46Б с последующим воспроизведением через УКУ. Уровень записи и воспроизведения раздельно контролируется стрелочными индикаторами. Скорости 19,05 см/с и 9,53 см/с. Диапазон частот на ЛВ: при скорости 19,05 см/сек 40. 18000 Гц, 9,53 см/с 40. 14000 Гц. Потребляемая мощность 50 Вт. Масса 11 кг.
Источник
Нота-М
Магнитофонная ламповая катушечная приставка »Нота-М» является дополнением к бытовому радиоприёмнику, телевизору или усилителю низкой частоты и в сочетании с ними превращается в высококачественный магнитофон.
Новосибирский электромеханический завод
Выпуск с I-кв 1969 года
Магнитофонная приставка »Нота-М» это модернизация серийной приставки »Нота».
Новая приставка имеет более современный футляр из железа, обклеенный цветным пластиком и несколько изменённую верхнюю панель, другую форму клавиш и ручки управления.
Основные технические характеристики:
Скорость движения магнитной ленты — 9,53 см/сек
Количество дорожек — 2
Продолжительность непрерывного звучания — 2х40 мин
Тип магнитной ленты — 2 или 6
Рабочий диапазон звуковых частот — 63. 10000 Гц
Уровень шумов, не хуже -40 дБ
Нелинейные искажения — 4%
Суммарный коэффициент детонации — 3%
Чувствительность входов:
— микрофон — 3 мВ
— звукосниматель — 150 мВ
— радио — 5 В
Потребляемая мощность — 50 Вт
Масса комплекта — 9 кг
Источник
Нота-202-стерео, Нота-203-стерео
Магнитофон-приставка »Нота-202/203-С» произведён в соответствии с требованиям ГОСТ 12392-71 и предназначен для высококачественной записи звука на магнитную ленту типа А4409-46Б с последующим воспроизведением через радиоприёмник или радиолу имеющих НЧ вход, или через другую звуковоспроизводящую систему, так как встроенного звукового усилителя он не имеет, собственно говоря, от этого и «приставка»
Новосибирский электромеханический завод
Выпуск с 1976, 1977 и 1979 года
Магнитофон позволяет производить запись с радиоприёмника или телевизора, радиотрансляционной линии, звукоснимателя радиолы или электропроигрывателя, или магнитофона. Уровень записи I и II каналов, а также уровень звукового сигнала по каждому каналу воспроизведения, можно контролировать при помощи стрелочных индикаторов.
Все аппараты «Нота» собраны по сходной электрической схеме, отличия заключаются в том, что, магнитофон-приставка »Нота-202C» не имеет системы шумоподавления СШП »Маяк». Гнездо головных телефонов расположено в том месте, где у моделей 203 и 203-1 находится регулятор порога шумоподавителя и кнопка его включения.
Селектор входов, под индикаторами, сдвинут чуть влево, чтобы располагаться по центру. «Нота-203» и «Нота-203-1″ собраны одной схеме, а отличаются тем, что »Нота-203» не имеет автостопа. Автостоп в модели »Нота-203-1» механический, основан на контроле натяжения ленты с подающей катушки. Входные/выходные параметры всех моделей однотипны.
Основные технические характеристики аппарата:
Потребляемая мощность не более, Вт — 50.
Звуконоситель: магнитная лента типа — А4409-6Б.
Скорость движения ленты, см/с — 19,05 ± 2%, 9,53 ± 2%.
Рабочий диапазон звуковых частот, Гц, на ЛВ:
при скорости 19,05/9,53 см/с — 40-18000/40-14000.
Время записи, час, с катушками №18 в стерео:
на скорости 19,05/9,53 см/с — 1,5/3,
моно: — 3/6.
Вес магнитофона, кг — 11.
Рабочее положение — вертикальное.
Цена магнитофона-приставки (примерно) — 290 рублей.
