Когда Майкл Мэсьюз, основатель и владелец «Electro-Harmonics», узнал о наших гитарных примочках 1968-69 года, он сначала слушал с недоумением, так как не предполагал, что гитарные эффекты вообще производились в Союзе, а детально ознакомившись, признал, что в некоторых вещах мы года на два на три опережали рынок предложения в Штатах.
А мы тем временем продолжали пилить рога Уралу, чтобы он был больше похож на Fender.

ЛИДЕР ЛИДЕР — 2 АРТОН МЭ-01 ЭЛЕКТРОНИКА 12-011

Педали и напольные эффекты

НЕИЗВЕСТНЫЙ ФУС-ВАУ ANITA ANTA ASTRA INTA VITA VIOLA VIOLITA АЗИЯ (Asia) — Super Over Drive SD1 АЗИЯ — FX99 БУСТЕР — Усилитель с ограничителем уровня ВИБРАТО КВАКЕР Крок (CROCK) SM 2 — Super Metall VENTA овердрайв VENTA flanger ЛЕЛЬ DEQ-700 HEAVY METAL ЛЕЛЬ ДД ЛЕЛЬ X-Metal ЛЕЛЬ ЦЗ ЛЕЛЬ РТ ЛЕЛЬ КЛ ЛЕЛЬ ЭП ЛЕЛЬ Эквалайзер ЛЕЛЬ ВБ-180 ПОЛТАВА ЛТАВА ЛАТВИЯ ПМЭ-1 Приставка музыкальных эффектов СВЕТЛАНА Сигнал-1 ТЕМБР1 СОЮЗ — HEAVY METAL СОЮЗ — CHORUS СОЮЗ — HARD ROCK СОЮЗ — OVERDRIVE СОЮЗ — DISTORTION СОЮЗ (UNION) — OCTAVER ВОЛНА — автовау СПЕКТР-Фазер СПЕКТР-1 СПЕКТР-2 СПЕКТР-3 СПЕКТР-4 ФЛЭНЖЕР ПЭ-05 КОМПРЕССОР-СУСТЕЙНЕР СИНХРО-ВАУ ФАЗЕР-2 ЭКВАЛАЙЗЕР ЭКВАЛАЙЗЕР Э-02 ДЖЕТ-ФАЗЕР ГАРМОНИЯ ЭЛИТА квазихор ЭКСМПРОМТ оведрайв компрессор ЭЛЕКТРОНИКА ФЛ-01 ФЛЭНДЖЕР ЭЛЕКТРОНИКА ЭГ-10 ГРАФИЧЕСКИЙ ЭКВАЛАЙЗЕР ЭФФЕКТ-1 ЭФФЕКТ-2 ЭФФЕКТ-3 ЭФФЕКТ-4 ЭСТРАДИН ЭФФЕКТ-1 ФЛЭНЖЕР ЭСТРАДИН ЭФФЕКТ-2 ФЕЙЗЕР

Эффекты настольные / для крепления в стойку

Dual Digital Delay DD-1024 Time Machine II DD-1060 Арта Крок Jet D-2000 ВЕНЕЦ АП-01 ВЕСТНИК ЗВП-081 ГОНГ РМ-1 РОДИНА (ЛЭМИ) ЛМ-1229 Цифровой Ревебратор ЛЕЛЬ ДЛ-301 ЛЕЛЬ ДЛ-301А ЛЕЛЬ РЦ ЛЕЛЬ РЦ+ Престиж (Prestige) RME1 Престиж (Prestige) GME2 РУБИКОН САМАНТА СЦП-1000 РХ-1000 РХ-1100 ЭСКО-100 ЭСКО-100 сленточным ревебратором ЭХО ЭХО-1 ЭХО-2 ЭХО-2М
Читайте также:  Дорога домой архиповский ноты пианино

Форум, благодаря которому «всё это»:
Хорошо представленный тематический виртуальный музей

Если вы обладаете какой-либо информацией, можете дополнить или внести замечания по этой странице — обязательно напишите мне на почту — dor313@yandex.ru

Chapt’s Web @2009-2019

Материал на сайте создан благодаря не равнодушным людям. Спасибо им за это!

Источник

Советские и российские педали эффектов для гитары, которые не забудешь

Добрый день, дорогие подписчики и гости канала! Благодарю за ваши лайки и комментарии! Всем добра!

Сегодня публикация о советских и российских педалях эффектов для гитары, на которых я сам играл. И не только. Трудно представить музыкантов, которые любят рок и не используют педали дисторшн. Первой моей примочкой была «Black Death» от стиль SMB . Дизайн был немного другой. У меня не было желтых переключателей. И шрифт надписи был другой. Педаль эффектов отличалась резким звучанием. На школьном празднике исполнил на ней соло из песни группы Metallica — «Nothing else Matters» . У слушателей хорошо уши заложило наверное. Много верхов у нее.

С фирмой «Лель» знакомы многие музыканты. На педалях этой компании играло много коллективов. Предположительно, старая модель выпускалась с 1989 года .

Такой вот экспонат был у моего одноклассника. Ему ее привезли из Америки друзья родителей. Радости не было предела. Сейчас она рядовая примочка.

Эти культовые педали знакомы многим. У фирмы была большая линейка различных эффектов: Distortion, Delay, Chorus, Emulator и тд. Сейчас эта серия гитарных эффектов снимается с производства.

А как вам такая педаль? Советский «Cry Babe» . Я на такой не играл. Думаю, много «потерял». Педалей эффектов огромное количество выпускалось в нашей стране в разное время. Иногда просто диву даешься. А сколько было педалей, которые музыканты сделали своими руками. Искали схемы, сами паяли.

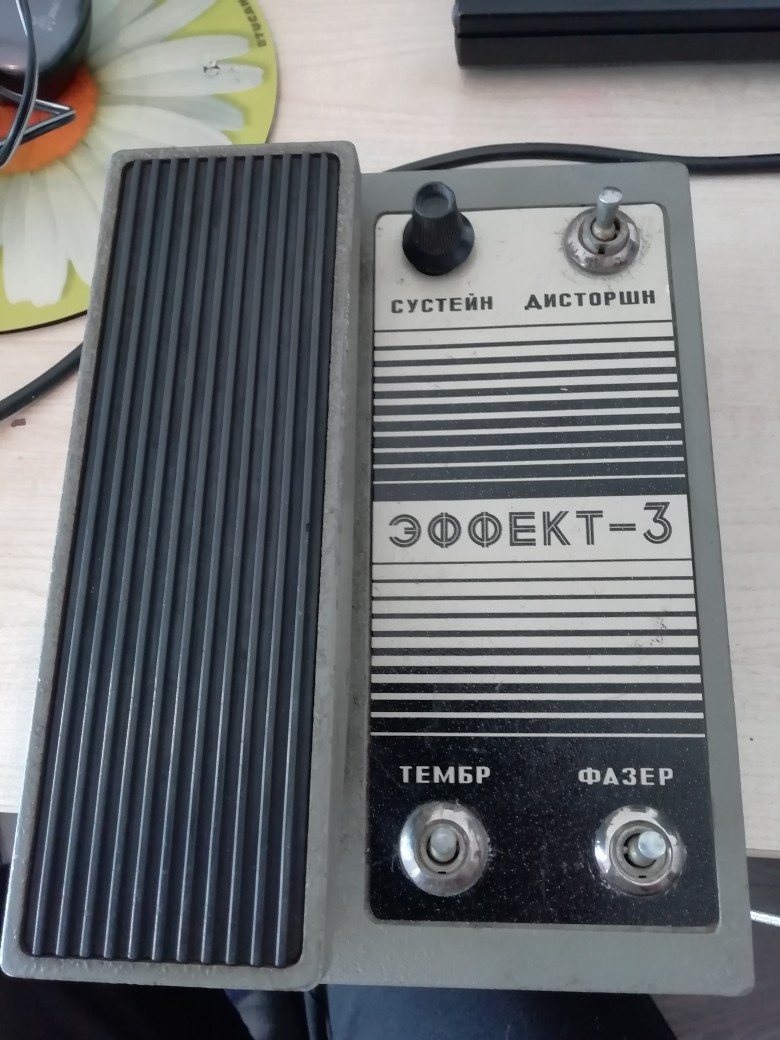

Педаль эффектов под названием «Эффект-3» . Обозначения выполнены на русском языке. В жизни такую педаль не встречал. Не могу сказать ее звучание. Держите еще один раритет под названием «Бустер» .

Уверен, раритетных педалей эффектов очень много лежит по чердакам.

Источник

Советские педали эффектов для гитары

Схемы педалей (эффектов, примочек)
EL34, 03.04.2011, 07:32

Прошу внимания! Давайте соберём в одной теме схемы педалек (желательно и с фото, по возможности), а то бывает оченно нуна, но трудно найти. Самосрисованные тоже годятся (пока не найдётся оригинал). Думаю эта затея многим жизнь облегчит.

Итак начну:
1. ИНТА (Jnta)




Re: Схемы педалей (эффектов, примочек)
, 09.04.2011, 09:06

СИНХРО-ВАУ

ЭЛЕКТРОНИКА ФЛ-01 (1ая версия 87ой)

ЭЛЕКТРОНИКА 12-011

Re: Схемы педалей (эффектов, примочек)
DeGravi, 20.04.2011, 17:06

Эффект Вау-вау

П.С. Знаю, что стыбрено у Пита. Сюда выкладываю, чтобы систематизировать

Re: Схемы педалей (эффектов, примочек)
, 23.07.2011, 09:37

Джет — Фазер
Схему выложил на форум пользователь grizzlytone.
Переношу её сюда для более удобного поиска.

Re: Схемы педалей (эффектов, примочек)
bay, 10.08.2011, 14:18

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 11.08.2011, 08:51

Что ж за микруха-то такая?? Так и не написали в паспорте.

Re: Схемы педалей (эффектов, примочек)
mysha_krys, 11.08.2011, 15:08

скорей всего оперативный усилитель, по тем временам, наверное, 224оу.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 13.08.2011, 15:47

Что ОУ оно понятно. по обвесу и корпусу, что ли, аналог искать.

Re: Схемы педалей (эффектов, примочек)
bay, 13.08.2011, 17:48

Басист Кайф Цитата .

Что ОУ оно понятно. по обвесу и корпусу, что ли, аналог искать.

знакомый который много лет работал на радио-заводах сказал, что так маркеруют «тестовые образцы» либо, просто используют «внутризаводскую маркеровку» зачем-то, он сказал что сам ОУ наверняка «стандартный, серийный» — осталось выяснить какой именно:)

Re: Схемы педалей (эффектов, примочек)
shock07, 13.08.2011, 18:05

Ну, при совдепии не думаю, что операционных усилителей было много, если не сказать»несколько».

Re: Схемы педалей (эффектов, примочек)
, 14.08.2011, 06:00

Басист Кайф Цитата .

Что ОУ оно понятно. по обвесу и корпусу, что ли, аналог искать.

Hi Friends,
1) In the Riga Viola Compressor pedal manufactured circa 1979 to 1980 the integrated circuit М72-3 = К1400УН1

2) This is the same AGC/VCA (Automated Gain Control / Voltage Controlled Amplifier)integrated circuit that the Riga factory used in the ЭЛЕКТРОНИКА 12-001, Manufactured circa 1981 to 1984.

3) In the ЭЛЕКТРОНИКА 12-001 they used two К1400УН1. The first for COMPRESSION of the audio signal (as in the Viola) and the second for EXPANSION of the audio signal when the audio signal falls below a certain threshold level in order to achieve NOISE REDUCTION.

4) As can be seen in the К1400УН1 datasheet the device is intended for a 4 Volt (+0,4/-0,8) voltage supply, This is a requirement less than perfectly met in both the Viola and the ЭЛЕКТРОНИКА 12-001 resulting in some annoying distortion (my ЭЛЕКТРОНИКА 12-001 sound a lot better when I run it on 7,5V instead of 9V).
This problem can be corrected very simply by placing a 3,9 or 4,3 Volt zener diode between pin 10 (on the К1400УН1) and Ground (with the cathode towards pin 10). The series resistor (R4 in ЭЛЕКТРОНИКА 12-001 and R5 in Viola) will limit the current through the zener diode.
Also note that this low voltage operation is part of the reasons why the audio input signal is attenuated by -20,8 dB at the input (R1 and R2)

I hope this helps. I wish I could speak Russian but I cannot so I use the Google automatic translation when I browse the Sovietguitars forum and with a little imagination I can understand most of what is said. I will attach some scans to this post in order to make my explanation more clear and I will also attach an English to Russian translation of the above text made through babelfish.com

Sovietguitars.com is GREAT, Hello Vint, Hello Bay, Hello Dimma !!

1) В педали компрессора Рига Виола изготовленной около 1979 к 1980 интегрированное — обойдите вокруг М72-3 = К1400УН1

2) Это такое же автоматизированное AGC/VCA (регулирование коэффициента усиления/контролируемый напряжением тока усилитель) интегрированное — обойдите вокруг что фабрика Рига используемая в ЭЛЕКТРОНИКА 12-001, изготовленном около 1981 к 1984.

3) В ЭЛЕКТРОНИКА 12-001 они использовали 2 К1400УН1. Первое для ОБЖАТИЯ сигнала звуковой частоты (как в Виола) и второе для РАСШИРЕНИЯ сигнала звуковой частоты когда сигнал звуковой частоты упадет под некоторым уровнем порога для того чтобы достигнуть УМЕНЬШЕНИЯ ШУМА.

4) Как можно видеть в datasheet К1400УН1 прибор предназначен для поставкы напряжения тока 4 вольтов (+0.4/-0.8), это требование чем совершенно встрещено как в Виола, так и в ЭЛЕКТРОНИКА 12-001 приводящ к в некотором досадном искажении (мои ЭЛЕКТРОНИКА 12-001 ядровое много улучшают когда я бегу оно на 7,5V вместо 9V). Эта проблема может быть исправлена очень просто путем устанавливать диод zener 3.9 или 4.3 вольтов между штырем 10 (на К1400УН1) и землей (с катодом к штырю 10). Резистор серии (R4 в ЭЛЕКТРОНИКА 12-001 и R5 в Виола) будет ограничивать течение через диод zener. Также заметьте что эта деятельность низшего напряжения часть причин почему тональнозвуковой входной сигнал ослаблен dB -20.8 на входном сигнале (R1 и R2)

Я надеюсь что это помогает. Я желаю что я смогло поговорить русского но я не могу поэтому я использую машинный перевод Google когда я просматриваю форум Sovietguitars и с меньшим воображением я могу понять большое часть из что сказано. Я прикреплю некоторые развертки к этому столбу для того чтобы сделать мое объяснение более ясным и я также прикреплю английскую язык к русскому переводу вышеуказанного сделанного текста через babelfish.com

Sovietguitars.com БОЛЬШ, здравствулте! Vint, здравствулте! залив, здравствулте! Dimma!!

Re: Схемы педалей (эффектов, примочек)
, 14.08.2011, 06:08

ЭЛЕКТРОНИКА 12-001
elektronika_b12-011_schematic_-retouched_with_values.rar

Re: Схемы педалей (эффектов, примочек)
, 14.08.2011, 06:23

More scans
electronika_b12-011_-k1400_vca_circuit_pg3_small.rar
riga_viola_compressor_schematic_-eget.rar

Hey Bay, Could you Please tell me what it says about the original price stamped into the bottom of your Viola? THANKS

Re: Схемы педалей (эффектов, примочек)
bay, 14.08.2011, 06:39

More scans
electronika_b12-011_-k1400_vca_circuit_pg3_small.rar
riga_viola_compressor_schematic_-eget.rar

Hey Bay, Could you Please tell me what it says about the original price stamped into the bottom of your Viola? THANKS

WOW! Great explanation of incorrect working! Bravo grizzlytone!
Stamped price is 20rubl

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 15.08.2011, 03:14

ВОТ ЭТО КРУТО. Снимаю шляпу.

Re: Схемы педалей (эффектов, примочек)
, 15.08.2011, 07:17

Bay and Басист Кайф, Thanks for your encouragement!!

Now I would like to adress the Riga 3-knob Fuzz Wah mentioned by Bay in another thread.

1) A front label picture (With all control designations intact) and my own schematic is attached to this post, most irritating the name label is missing on mine (just as it is on the one Bay owns, the Riga factory must have been using some really inferior glue in 1980. ) -If someone who reads this knows the true name of this Riga pedal PLEASE LET IT BE KNOWN also it would be great if someone could post scans of the original owners manual if it ever turns up.

2) The Fuzz circuit is of the standard Fuzz Face topology but with component values adjusted to suit the silicone transistors used. There is also a 120pF capacitor between cathode and base on the second transistor in order to limit the high frequency gain, and there is also a very convenient bias control (15k trimmer beneath the Level potentiometer). A tonecontrol is also added at the output of the Fuzz.

3)The Wah circuitry is a modified version of the classic circuitry with a circa 650 mH inductor. The 15k trimmer on the circuit board adjusts the sweep range of the wah.
Using an inductor for the wah seems to be rather uncommon in Soviet pedals. Most other manufacturers used a variable RC filter witch provides for a very different sound.
Bay, Is there an inductor in your Kazan Quaker?

4)This pedal as well as my Riga Anita Fuzz Wah has no DC decoupling capacitor at the output witch means that it puts out a DC voltage at the output (!! Please look at the 4k3-2k2 point on the schematic), it was most likely intended for use with some domestic amplifier that had a built in DC decoupling at its input, but if you are using any other type of modern tube amplifier you will need to place a circa 220nF capacitor in series with the output to correct the problem.

Does any member of the forum have a schematic of the Riga VITA overdrive? If so I would be most greatful to see it. THANKS

All the best to you my friends.

Bay и БасистКайф, спасибо для вашего поощрения!!

Теперь я хотел был бы адресовать Fuzz Wah ручки Рига 3 упомянутое Заливом в другой резьбе.

1) Переднее изображение ярлыка (с всеми обозначениями управления intact) и моя собственная схема прикреплены к этому столбу, большинств раздражать названный ярлык пропавши на моих (как раз по мере того как она на одном Bay имеет, фабрика Рига должна использовать некоторый действительно плохонький клей в 1980…) — Если кто-то которое читает это знает, то истинное имя этой педали Рига ПОЖАЛУЙСТА ПРЕПЯТСТВОВАЛО ЕМУ быть ЗНАННЫМ также ему было больш если кто-то смогло вывесить развертки первоначально руководства, то предпринимателей если оно всегда поворачивает вверх по…., то

2) Цепь Fuzz стандартной топологии стороны Fuzz но при параметры элементов схемы отрегулированные для того чтобы одеть используемые транзисторы силикона. Также конденсатор 120pF между катодом и основанием на втором транзисторе ограничивать высокочастотное увеличение, и также очень удобное косое управление (триммер 15k под ровным потенциометром). Tonecontrol также добавлено на выходе Fuzz.

3) Сети Wah доработанная версия классицистических сетей с a около индуктор 650 mH. Триммер 15k на монтажной плате регулирует ряд стреловидности wah. Используя индуктор для wah кажет, что быть довольно неупотребитен в советских педалях. Большинств другие изготовления использовали переменную ведьму фильтра RC обеспечивают для очень различного звука. Bay, там индуктор в вашем Quaker Казань?

4) Эта педаль так же, как мое Рига Anita Fuzz Wah не имеет никакой DC decoupling конденсатор на ведьме выхода значит что он кладет вне напряжение тока DC на выход (!! Пожалуйста посмотрите пункт 4k3-2k2 на схеме), оно был самыми правоподобными предназначенными для пользы с некоторым отечественным усилителем который имел построенное в DC decoupling на своем входном сигнале, но если вы используете любой другой тип самомоднейшего усилителя, то пробки вам будет нужно установить a около конденсатор 220nF последовательно с выходом для того чтобы исправить проблему.

Любой член форума имеет схему овердрайва Рига VITA? Если так я был бы само признательно для того чтобы увидеть его. СПАСИБО

Все самое лучшее к вам мои друзья.
riga_3-knob_fuzz_wah_-small.rar

Re: Схемы педалей (эффектов, примочек)
, 29.10.2011, 09:49

Товарищи!
Если у кого то из вас имеется схема Delay DL-3 от Лель — то слёзно прошу выложить, хочу её замодить

Re: Схемы педалей (эффектов, примочек)
Baza, 02.11.2011, 06:19

Журнал «В помощь Радиолюбителю» выпуск №89 1985г

и внимательно читаем страницу 14

Re: Схемы педалей (эффектов, примочек)
JetSet, 09.11.2011, 00:35

Elektro-Artist W10, W12

Re: Схемы педалей (эффектов, примочек)
DimiD, 19.12.2011, 06:51

А эту Viola кто-нибудь юзил,как она по звуку и стоит ее парится повторять,комплектацию искать?

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 19.12.2011, 11:12

Очень качественный компрессор, мне понравилось.

Re: Схемы педалей (эффектов, примочек)
, 05.01.2012, 16:30

Here’s a link to my scan of the Spektr-1 user manual:

Since the forum doesn’t allow for pdf files to be uploaded I put it on an external server. I hope you can read it!

This is to Thank all the nice people at the forum. Even though I don’t read or write the Russian language I really enjoy this forum (I’m using the google auto-translate function while browsing). I’d really like to learn the Russian language but I think I’m to old to start learning now.

All the Best to You
/grizzlytone

Re: Схемы педалей (эффектов, примочек)
Юрий Звёздный, 08.01.2012, 08:24

Схема и номиналы деталей легендарного Спектра-3 :



Re: Схемы педалей (эффектов, примочек)
Юрий Звёздный, 08.01.2012, 08:34

Схема известной Shin-ei Fuzz Wah:

Видео:

Схема Shin-Ei Companion Fuzz:

Видео:

Re: Схемы педалей (эффектов, примочек)
Юрий Звёздный, 08.01.2012, 08:40

Схема легенды Roland double beat:

Re: Схемы педалей (эффектов, примочек)
, 18.02.2012, 10:13

Вот несколько схем. В принципе они известны, но может кто-то найдёт для себя что-то. Интерес представляет например синтезатор к бас-гитаре.

Re: Схемы педалей (эффектов, примочек)
Cort, 18.02.2012, 10:21

Эта книга много лет у меня была настольной. я делал дисторшн с удвоением частоты отсюда и квакер. А вообще — если интересны советские схемы, то тогда вам сюда.

Re: Схемы педалей (эффектов, примочек)
Zeddy, 31.03.2012, 12:39

Regent 30

Re: Схемы педалей (эффектов, примочек)
Zeddy, 31.03.2012, 12:48

R15-30pre

Regent 15 end

Regent 60

Re: Схемы педалей (эффектов, примочек)
Zeddy, 31.03.2012, 13:00

Regent 300H



Re: Схемы педалей (эффектов, примочек)
Zeddy, 31.03.2012, 13:02

Regent 600H



Re: Схемы педалей (эффектов, примочек)
Zeddy, 31.03.2012, 13:04

Regent 1000H



Re: Схемы педалей (эффектов, примочек)
Zeddy, 31.03.2012, 13:08

Schaltbild MV3

Re: Схемы педалей (эффектов, примочек)
, 26.05.2012, 13:32

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 26.01.2013, 16:33

срок хранения файла истёк, чтобы посмотреть сходите на ебучий спонсорский сайт. фу, какая гадость. как будто нету яндекс-файлов и прочих аналогичных.

Re: Схемы педалей (эффектов, примочек)
Юрий 63, 02.03.2013, 14:27

Не знаю как вставить.Не плохая схема прибамбаса Полтава. Помогите кто может.

Re: Схемы педалей (эффектов, примочек)
PIT666, 02.03.2013, 15:04

Ну только так если сохранять читабельность!

Re: Схемы педалей (эффектов, примочек)
woronec76, 24.03.2013, 14:01

Что то или пропустил или нет схемы, на Спектр-2?

Re: Схемы педалей (эффектов, примочек)
, 15.08.2013, 12:51

Вот она — рижская примочка VITA , которую спрашивал коллега grizzlytone в посте от 15.08.2011.
Скатал с оригинального дивайса, принесенного на оживление. Кстати, вплоть до номиналов похожа на ту, которая была в его же посте, только попроще — без квака. Рычалка по схеме похожа на Формантовскую, но почему-то ограничивает помягче, погейновей, и без выбросов, темброблок тоже как у Форманты. Ножная педаль всего лишь для регулировки громкости — IMHO абсурд.
Транзисторы без маркировки (не считая окрашенного верха пластмассового корпуса), сначала думал — германий, померял — кремний, притом, прямое сопротивление переходов повыше, чем у обычных кремниевых транзисторов. Предполагается, что это КТ349, используемые ранее в устройствах магнитной памети (прикольная такая память образца 60-х годов на целых полях магнитных кольцевых сердечников, переплетенных проволочками).
(сори, уже после отправки картинки обнаружил, что в слове backengineering пропустил одну букву) — пусть это будет фичей.

Re: Схемы педалей (эффектов, примочек)
, 06.02.2014, 11:43

Помогите, пожалуйста, найти принципиальную схему гитарной примочки Union RS-67 Rockmaster! За ранее благодарен.

Re: Схемы педалей (эффектов, примочек)
VP, 26.05.2014, 05:05

Vermona Regent 60-2S.
Схемы.
Внимание! Могут присутствовать неточности, но в ремонте поможет.

Re: Схемы педалей (эффектов, примочек)
, 04.06.2014, 12:54

tts

Re: Схемы педалей (эффектов, примочек)
, 04.06.2014, 12:55

Инфа по галетникам,может кому пригодится.

Re: Схемы педалей (эффектов, примочек)
, 28.07.2014, 13:07

— Паспорт и схема Эффект4 в хорошем разрешении

Re: Схемы педалей (эффектов, примочек)
DeGravi, 14.08.2014, 12:18

— паспорт и схема на регент R221

Re: Схемы педалей (эффектов, примочек)
Костер, 21.12.2014, 05:27

Друзья, для восстановления лидера 2 мастер просит помимо схемы , которая у меня имеется, карту напряжения, помогите, если есть таковая, спасибо.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 21.12.2014, 05:38

Есть полное описание Лидера с картой напряжений и осциллограммами в pdf формате.
Киньте в личку свой e-mail вот в таком виде
abcd(собака)efgh.ru и я Вам отправлю это описание.

Re: Схемы педалей (эффектов, примочек)
Костер, 21.12.2014, 05:53

Re: Схемы педалей (эффектов, примочек)
papaya777, 01.01.2015, 02:15

Схема ПУНЧ из темы

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 01.01.2015, 07:34

[quote]
Схема ПУНЧ из темы

Re: Схемы педалей (эффектов, примочек)
papaya777, 01.01.2015, 08:12

Не за что. Начинаю Новый Год с хороших дел.) И, пожалуй, добавлю ещё пару нужных страничек.

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 10.01.2015, 14:00

Вроде как не было схемы лель ЭП, прилагаю фото:

и ссылка на яндекс-диск, качество лучше

Re: Схемы педалей (эффектов, примочек)
, 10.01.2015, 14:06

Re: Схемы педалей (эффектов, примочек)
LostYou, 23.01.2015, 17:23

Народ, помогите схемами на Спектры 1 и 2, Лтаву, ПЭ-11, Синхро Вау и Эско-100 (не ленточной версии)

Re: Схемы педалей (эффектов, примочек)
wk, 01.02.2015, 13:46

Раскопал у себя дома Руководство по эксплуатации блока эффектов Электроника Б12-011.
МАААленькая книжечка. На днях отсканирую.

Re: Схемы педалей (эффектов, примочек)
wk, 03.02.2015, 14:03

Сканы руководства по эксплуатации Электроника Б12-011 в разрешении 300 DPI.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 04.02.2015, 02:26

Ой-ёй-ёй! А схемы не было?
Как раз за него собрался сесть.

Всё думал, нахрена там такой батарейный отсек здоровый, а тут вон что — 9в получаем из двух «Планет»

Re: Схемы педалей (эффектов, примочек)
Les, 04.02.2015, 02:55

wk, а у вас схемы на ЛЕЛЬ Тьюб Стар нигде не пробегало случайно?

Re: Схемы педалей (эффектов, примочек)
wk, 04.02.2015, 09:41

Басист Кайф Цитата .

Ой-ёй-ёй! А схемы не было?
Как раз за него собрался сесть.

Всё думал, нахрена там такой батарейный отсек здоровый, а тут вон что — 9в получаем из двух «Планет»

Схема здесь на форуме. Я в свое время схему выслал На форум Ruskeys Кротову Евгению, он в свою очередь ее выложил здесь, в этой теме, на первой странице (восьмая по счету от начала темы, серенькая, в пятнах от канцелярского клея).
В свой блок я встроил еще Fuzz и Overdrive, а вначале 90х продал, почти даром, а вот доки остались. Вторую такую педаль (не переделанную) просто банально сперли.
Сканирую всегда в 600 DPI, но здесь это не проходит. Если кому надо разрешение повыше пли. ззз в личку или на мыло.

Re: Схемы педалей (эффектов, примочек)
wk, 04.02.2015, 09:45

wk, а у вас схемы на ЛЕЛЬ Тьюб Стар нигде не пробегало случайно?

Нет, я ловлю все что бегает и прыгает, а вот ее мимо и не пробегало.
Если повстречаю -закину обязательно в тему!

Re: Схемы педалей (эффектов, примочек)
wk, 04.02.2015, 09:53

Попробовал открыть схемку с первой страницы -не получается. Вставляю на всякий случай сюда:

Re: Схемы педалей (эффектов, примочек)
wk, 04.02.2015, 11:02

Народ, помогите схемами на Спектры 1 и 2, Лтаву, ПЭ-11, Синхро Вау и Эско-100 (не ленточной версии)

Схема Эско-100 (не ленточной версии) есть Закину чуть позже на днях.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 04.02.2015, 11:04

Спасибо! Но уж больно сжатая она. архивчик никак не подцепить?

Re: Схемы педалей (эффектов, примочек)
wk, 04.02.2015, 13:34

На первой странице этой темы я нашел залитый форумчанином «»grizzlytone»» архивный файл.rar под названием:
elektronika_b12-011_schematic_-retouched_with_values.rar
дублирую под названием: 12-011_.rar

Re: Схемы педалей (эффектов, примочек)
wk, 04.02.2015, 13:38

Блин, повторяю. Чего то не получается rar залить.
_12-011_.rar
Спасибо grizzlytone

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 04.02.2015, 13:47

Да, полезно бывает пошерстить старое. спасибо!

Re: Схемы педалей (эффектов, примочек)
LostYou, 06.02.2015, 16:08

Ребята, срочно нужна схема Спектр-2 . Выручайте . И не только мне, woronec76 еще просил выше. wk, заранее спасибо, жду Эско-100.

Re: Схемы педалей (эффектов, примочек)
wk, 07.02.2015, 03:16

To LostYou: не вижу вашей электронки, что бы выслать архивы Эско100. Всего 4 архивных файлов, три из них по 32мб, четвертый 11мб. Там всего 10 файлов (картинок), в среднем по 11мб.
Напишите мне короткое сообщение на мою электронку: Email
Жду.
PS. Буду в Москве 25 февраля, 26 уезжаю. Сейчас нарежу диск, главное чтобы Вы у меня его там забрали. Мой сот: 8-912-28-29-120, Владимир.

Re: Схемы педалей (эффектов, примочек)
wk, 07.02.2015, 08:12

Закидываю сюда Блок эффектов Эско 100 (Цифра). Качество хреновое из за невозможности разместить лучше, но так, для представления будет достаточно. 25 февраля буду в Москве и отдам диск с полноформатными изображениями «»LostYou»», кому понадобится -обращайтесь к нему.

Re: Схемы педалей (эффектов, примочек)
LostYou, 08.02.2015, 10:04

wk, нереальное спасибо!

Re: Схемы педалей (эффектов, примочек)
wk, 08.02.2015, 10:12

25-го февраля привезу в Москву диск. Там качество получше.
До встречи.

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 08.02.2015, 10:26

спасибо большое! Жаль не могу увидеть какая распайка шнуров.

Re: Схемы педалей (эффектов, примочек)
wk, 08.02.2015, 14:16

Распайки смотрите на третьем (входы) и четвертом (выход) листах.

Re: Схемы педалей (эффектов, примочек)
LostYou, 09.02.2015, 09:53

Ребята, после 25-ого пишете, кому нужно в большом разрешении, заберу у wk диск, всем отправлю, кому нужно! Еще такой вопрос по Эско-100, я так понимаю схема ленточного отличается, если у кого есть, поделитесь схемой ленточного пожалуйста!

Re: Схемы педалей (эффектов, примочек)
wk, 10.02.2015, 12:20

где то была. В связи с переездом все упаковал. Если у меня в компе есть то вопрос решу.

Re: Схемы педалей (эффектов, примочек)
LostYou, 11.02.2015, 13:15

wk, если еще схему ленточного эско-100 привезёте, то с меня причитается без вариантов при встрече. Заранее огромное спасибо.

Re: Схемы педалей (эффектов, примочек)
wk, 12.02.2015, 13:08

Закидываю Эско (Лента)

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 12.02.2015, 13:50

Владимир!А нет у вас схемы на ленточный ЭХО-1?

Re: Схемы педалей (эффектов, примочек)
wk, 12.02.2015, 14:10

В бумажном варианте точно нет. Поищу в компе, гребу туда все и что попадется.

Re: Схемы педалей (эффектов, примочек)
gitarrist, 13.02.2015, 06:24

По просьбе VAD сделал снимки платы педали INTA. Выкладываю, может кому пригодится. Как видим при желании из неё можно сделать педаль ANITA, т.е. плата та же самая, есть место для ФУЗ-а.

Re: Схемы педалей (эффектов, примочек)
gitarrist, 13.02.2015, 08:31

Ну и схема педали «Inta» получше.

Re: Схемы педалей (эффектов, примочек)
LostYou, 13.02.2015, 08:34

Skyworker79, где-то встречал недавно схему на эхо, поищи на форуме здесь или на ruskeys

Re: Схемы педалей (эффектов, примочек)
wk, 13.02.2015, 08:58

Эхо нашел в компе, чужие фото плохого качества, но все же видно

Re: Схемы педалей (эффектов, примочек)
wk, 13.02.2015, 09:06

Чуть позже обработаю и закину на форум. Для Вас Skyworker79 нарежу диск в том качестве, в каком у меня в компе. Заберете у меня 25-26го февраля, или у LostYou.

Re: Схемы педалей (эффектов, примочек)
wk, 15.02.2015, 10:17

Для Skyworker79 схемы ревера Эхо:

Re: Схемы педалей (эффектов, примочек)
wk, 15.02.2015, 10:22

25-го привезу диск в Москву со схемой Эхо. Там будет чуть получше (фотки не мои, от того и качество. ).

Re: Схемы педалей (эффектов, примочек)
LostYou, 25.02.2015, 03:43

Забрал у Владимира сканы эско-100 и эско-100 лента. Огромное человеческое спасибо вам, Владимир! Сканы очень хорошие, с большим разрешением, кому нужно пишите в лс, отправлю!

Re: Схемы педалей (эффектов, примочек)
, 25.02.2015, 12:43

А на Электронику РЦ-02 нет схемы\паспорта ни у кого?

Re: Схемы педалей (эффектов, примочек)
BNC-50, 04.04.2015, 14:46

Ну и схема педали «Inta» получше.

Схемы можно глянуть здесь. Еще раз исправил кой какие ошибки.

Re: Схемы педалей (эффектов, примочек)
BNC-50, 09.04.2015, 10:41

Сделал плату Anita-Inta в Спринте 6. Старался не накосячить. Может кому пригодится для ремонта и реставрации.
pcb_anita.fin.zip

Re: Схемы педалей (эффектов, примочек)
, 21.04.2015, 20:49

Инструкция Клаппер Лель

Re: Схемы педалей (эффектов, примочек)
, 22.04.2015, 21:32

Инструкция Клаппер Лель

Re: Схемы педалей (эффектов, примочек)
, 22.04.2015, 21:34

Re: Схемы педалей (эффектов, примочек)
Alxlong, 26.04.2015, 18:04

А как то реально найти схему к Stereo chorus TRIO?? вот такой

Re: Схемы педалей (эффектов, примочек)
VAD, 01.05.2015, 16:47

Доброго времени суток!
У меня просьба -нужна помощь в восстановлении ЛИДЕРа-2, при нажатии переключателя тон-корректор не включается кр.светодиод. Этот блок не работает. На плате А4 все кондёры(полярные) заменены (не мной). Может кто встречал такую не исправность. Может кто-нибудь выслать ЗИП электр. и монт.схем

Re: Схемы педалей (эффектов, примочек)
Les, 02.05.2015, 02:26

А сам блок точно не работает?
Надо смотреть операционник или транзистор, который на входе. Может он сдох.
По крайней мере в современных ЭлектроГармоникс это весьма распространённая проблема.
А схемы где-то были тут, мне кажется.
Посмотрите в разделе продаж примочек. Кажется там было в одной из тем.

Re: Схемы педалей (эффектов, примочек)
wk, 02.05.2015, 05:23

Схема где то есть, вечером постараюсь найти и выслать Вам на «мыло». Напишите мне в почту, что бы Ваша отразилась. Мое «мыльце», в моем профиле есть.

Re: Схемы педалей (эффектов, примочек)
wk, 02.05.2015, 14:45

Схему нашел, куда пресылать.
И вообще, что за хрень -скрывать свой Email.
У меня, например все в доступе и телефон всегда обозначаю для любых прояснений вопросов.
Есть такая аксиома:
«Владеешь информацией -Владеешь ситуацией».

Re: Схемы педалей (эффектов, примочек)
VAD, 02.05.2015, 15:30

Спасибо-ответил по мылу.

Re: Схемы педалей (эффектов, примочек)
wk, 03.05.2015, 06:33

Выслал VAD и diesell71 в почту.

Re: Схемы педалей (эффектов, примочек)
, 03.05.2015, 10:46

Re: Схемы педалей (эффектов, примочек)
VAD, 03.05.2015, 16:36

В ЗИПЕ нет схемы бл. А4 тон-коррктора и бл. А5

Re: Схемы педалей (эффектов, примочек)
wk, 04.05.2015, 13:47

А5 нашел, прикрепляю.
Что имею -то имею.

Что за хрень -вложение положило на меня и осталось на рабочем столе!
Попробую еще раз

Re: Схемы педалей (эффектов, примочек)
wk, 04.05.2015, 13:51

Хреновый движок форума. Невозможно в быстром ответе или в режиме редактирования вставить изображение.
Обязательно надо сначала нажать кнопку ответить и то картинка не всегда вставляется.
В следущее окно вставил после фотошопа. Ничего не делал, только в меню режим, автоуровни и пересохранил. После чего, только имеем результ.

Re: Схемы педалей (эффектов, примочек)
wk, 04.05.2015, 13:54

Re: Схемы педалей (эффектов, примочек)
wk, 04.05.2015, 14:27

Нашел, склеил из двух и тд.
Отправляю А4 Тонкеорректор

Re: Схемы педалей (эффектов, примочек)
VAD, 06.05.2015, 18:22

Спасибо-теперь думаю, что сделаю

Re: Схемы педалей (эффектов, примочек)
LostYou, 04.06.2015, 13:26

Электроника ФЛ-01

Re: Схемы педалей (эффектов, примочек)
LostYou, 04.06.2015, 13:27

Электроника ФЛ-01

Re: Схемы педалей (эффектов, примочек)
LostYou, 04.06.2015, 13:28

Электроника ФЛ-01

Re: Схемы педалей (эффектов, примочек)
LostYou, 04.06.2015, 13:30

Электроника ФЛ-01

Re: Схемы педалей (эффектов, примочек)
LostYou, 04.06.2015, 13:30

Электроника ФЛ-01

Re: Схемы педалей (эффектов, примочек)
, 06.06.2015, 15:02

Схема и описание Лидера1

и два варианта схем Лидера 2

Re: Схемы педалей (эффектов, примочек)
, 04.08.2015, 17:50

БЕСПЕДАЛЬНАЯ «ВАУ»- ПРИСТАВКА
А как вам Это? Помните?!

Re: Схемы педалей (эффектов, примочек)
LostYou, 21.08.2015, 17:59

Электроника Джет-Фазер

Re: Схемы педалей (эффектов, примочек)
LostYou, 29.08.2015, 01:32

Народ, помогите схемой на Спектр-4, нужен вариант без трех кнопок, где таблица

Re: Схемы педалей (эффектов, примочек)
Gregory, 29.08.2015, 03:23

Baza Цитата .
Журнал «В помощь Радиолюбителю» выпуск №89 1985г

Такую делал в своё время. Нареканий не было, хотя и особых впечатлений тоже.
«Так себе», короче.
А вот усовершенствованный вариант (ссылка в этом посте) обладал существенным недостатком: при изменении настроек фильтра, изменялась и громкость.

Re: Схемы педалей (эффектов, примочек)
, 21.09.2015, 07:46

Renaissance, а реально радиосхему этого клаппера в более высоком разрешении выложить? А то ведь невозможно совсем. Вообще ничего не видно!

Короче, разыскиваю радиосхемы двух приборов Лель — Клаппера (Лель КЛ) и Рототома (Лель РТ)

Re: Схемы педалей (эффектов, примочек)
rebrov, 25.10.2015, 02:51

В начале 90-х была у меня педалька venta овердрайв. Недавно откопал схему в ветхом состоянии.

Re: Схемы педалей (эффектов, примочек)
, 01.11.2015, 02:41

Я сейчас в интернете нашел компонент MVA100VC101MK14TR , долго искал в разных магазинах, и в итоге я смог его найти) Собираюсь его использовать для ремонта старого советского оборудования

Re: Схемы педалей (эффектов, примочек)
wk, 01.11.2015, 02:48

В начале 90-х была у меня педалька venta овердрайв. Недавно откопал схему в ветхом состоянии.

По сути это дисторшион, с перестраиваемым НЧ фильтром.

Re: Схемы педалей (эффектов, примочек)
Gregory, 13.12.2015, 04:18

Лидер-2.
Мануал и схемы в более высоком разрешении, чем в/у (во всяком случае, мануал точно ).

Re: Схемы педалей (эффектов, примочек)
stradivari72, 16.01.2016, 23:38

ЭЛЕКТРОНИКА 12-011

Есть у кого эти схемы в хорошем скане? Некоторое не читается, и не открываются они покрупнее. И может ли кто родную внутрянку отфоткать хорошо?

Re: Схемы педалей (эффектов, примочек)
wk, 17.01.2016, 03:29

Это изначально скан моей бумажки, посмотрю в ноуте -должен остаться в читаемом варианте

Re: Схемы педалей (эффектов, примочек)
stradivari72, 17.01.2016, 05:45

Re: Схемы педалей (эффектов, примочек)
wk, 17.01.2016, 12:40

Отправил в почту.
Попробую найти эту бумажную версию и еще раз отсканировать в 600dpi, но искать надо долго, в связи с авральным переездом в мастерскую.

Re: Схемы педалей (эффектов, примочек)
stradivari72, 18.01.2016, 00:56

Спасибо, получил, кто может отфотать платы со стороны дорожек и размеры плат?

Re: Схемы педалей (эффектов, примочек)
, 23.01.2016, 13:33

Доброго времени суток! Я новичок на форуме. Хочу востановить сов. приставку КОМПРЕССОР-СУСТЕЙНЕР но немогу найти схему. Ищу больше полугода. может кто подскажет где ее можно найти или кто имеет, поделитесь буду признателен антиквариат всеже. Приставку нашел в сельськом клубном хламе.

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 24.01.2016, 08:22

Нашел Руководство по эксплуатации болгарского УП-50 и нашего УО-4.Если кому надо схемы,пишите.

Re: Схемы педалей (эффектов, примочек)
Reentry, 13.06.2016, 13:33

Руководство по эксплуатации Электроника ПЭ-11 Флэнджер.
Могу прислать в хорошем разрешении на почту.

Re: Схемы педалей (эффектов, примочек)
Reentry, 13.06.2016, 13:33


Re: Схемы педалей (эффектов, примочек)
Reentry, 13.06.2016, 13:35

Re: Схемы педалей (эффектов, примочек)
, 04.07.2016, 15:20

Помогите, пожалуйста, найти принципиальную схему гитарной примочки Union RS-67 Rockmaster! За ранее благодарен.

UNION RS67 ROCKMASTER — эта серия- после 92 года,однако интерес был.На сайте есть тема — фото внутренностей, сов. комплектухи.


в полном формате(открыть в новой вкладке):

Re: Схемы педалей (эффектов, примочек)
, 11.12.2016, 12:28

Ищу схему VERMONA DEG500.

Vermona Digital Delay — DEG 500. 10 bit

Re: Схемы педалей (эффектов, примочек)
GeorgeM, 11.12.2016, 16:52

Доброго времени суток! Я новичок на форуме. Хочу востановить сов. приставку КОМПРЕССОР-СУСТЕЙНЕР но немогу найти схему. Ищу больше полугода. может кто подскажет где ее можно найти или кто имеет, поделитесь буду признателен антиквариат всеже. Приставку нашел в сельськом клубном хламе.

смотри схему «джет-фазер» — это её часть в принципе.

Re: Схемы педалей (эффектов, примочек)
Innocent77, 11.12.2016, 23:37

Руководство по эксплуатации Электроника ПЭ-11 Флэнджер.
Могу прислать в хорошем разрешении на почту.

НАДО. Написал в личку.

Re: Схемы педалей (эффектов, примочек)
, 12.12.2016, 04:16

VERMONA DEG500 DIGITAL DELAY (service manual — DE)

Файл в архиве имеется.Сюда залить объём не позволяет.

Re: Схемы педалей (эффектов, примочек)
wk, 12.12.2016, 06:23

[quote]
[quote]
Руководство по эксплуатации Электроника ПЭ-11 Флэнджер.
Могу прислать в хорошем разрешении на почту.

А, схема в новой редакции у Вас есть, которая с шумодавом?
В И-нете висит везде одна и та же без шумоподавителя.

Re: Схемы педалей (эффектов, примочек)
, 25.12.2016, 03:55

Exar MT-1 (Polska Rzeczpospolita Ludowa) первая серия,темат. Схема .


Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 04.02.2017, 17:13

Товарищи, а Лтава не пробегала.

Re: Схемы педалей (эффектов, примочек)
wk, 07.02.2017, 01:52

Басист Кайф Цитата .

Товарищи, а Лтава не пробегала.

Вроде здесь была.

Re: Схемы педалей (эффектов, примочек)
wk, 07.02.2017, 10:00

Заливаю сюда схемку педальки «Лтава»

Думаю, что помог.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 12.02.2017, 04:01

Весьма.
Моя, правда, уже была подвергнута заводским улучшениям, которые не вносятся в документацию конечного пользователя.

Перекинул ёмкости. Ребята! Педаль ОФИГЕННА!

1. Нет холодного байпасса — но горячий офигенен! Не искажает совсем, чистейший звук.
2. Фуз — это дист. Причём такой хороший, взрослый, современный дист. С шумодавом. Потребовалась небольшая подстройка подстроечниками Я в шоке.
3. Вау неплохое, механизм, конечно, скрипит. Но хорошее. При нажатии по упора активизируется автовау, частота регулируется одной ручкой с вибрато.
4. Вибрато интересное, никак не могу нарулить режим, где была бы не такая глубокая модуляция по амплитуде — она в любом случае либо отсутствует ,либо уводит сигнал в минимуме в ноль. Возможно, нужно активизировать другие подстроечники внутри педали.

Сейчас, воодушевлённый, профилактирую «Полтаву». Буду писать двойную статью.

Скажу так — дист Лтавы стоит повторить на современной комплектухе, кроме транзюков. И шумодав с байпасс-трактом. Очень круто.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 12.02.2017, 04:02

Кстати, о статье. Я приглашу кого-нить, кто играть умеет. Мне стыдно представлять эту педаль своими корявыми лапами.

Re: Схемы педалей (эффектов, примочек)
gitarrist, 12.02.2017, 04:13

Наконец-то! wk спасибо большое! Как раз налаживать надо, самое то! Ещё бы картинку по чётче, чтоб номиналы вино было.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 12.02.2017, 04:28

По идее, это должно быть для всех доступно. Схема Лтава, пдф от wk.

Re: Схемы педалей (эффектов, примочек)
gitarrist, 12.02.2017, 07:04

[quote]
По идее, это должно быть для всех доступно. Схема Лтава, пдф от wk.

[/quote1486901072]

О. Класс! Спасибо!

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 12.02.2017, 08:26

Заливаю сюда схемку педальки «Лтава»
Думаю, что помог.

Это вряд-ли. Качество — увы.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 12.02.2017, 08:38

пдф чётче, с меня качай

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 12.02.2017, 13:24

тут шарился искал Полтаву — нашёл педаль Вита. Вроде, прибалтийская тематическая — и тут не припоминаю. Пусть будет тут.

форум жёстко жмёт изображения — опять с меня сливаем.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 12.02.2017, 13:31

Полтава. Скан из Сети в приблизительно удовлетворительном виде.

Re: Схемы педалей (эффектов, примочек)
wk, 14.02.2017, 10:45

Заливаю сюда схемку педальки «Лтава»
Думаю, что помог.

Так я PDF-ку и высылал Басист Кайф-у в почту, а здесь, напрямую ее не получилось выкатить.
Спасибо ему, что залил. Надо мне разобраться -куда заливать.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 24.02.2017, 12:13

StariyDed прислал комплект документов Вермона 620.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 24.02.2017, 12:27

Качается нормально.
Имейте в виду, что у этой модели оконечные усилители выполнялись по крайней мере в трех разных вариантах. Все они присутствуют в пакете.

Re: Схемы педалей (эффектов, примочек)
, 25.02.2017, 01:08

А может у кого схема «ЛельЦ3» есть? Выложите пожалуйста. Очень надо. С уважением.

Re: Схемы педалей (эффектов, примочек)
stradivari72, 25.02.2017, 01:43

А может у кого схема «ЛельЦ3» есть? Выложите пожалуйста. Очень надо. С уважением.

Re: Схемы педалей (эффектов, примочек)
djdollar, 25.02.2017, 06:21

А может у кого схема «ЛельЦ3» есть? Выложите пожалуйста. Очень надо. С уважением.

У меня относительно нормальная дорисовывается схема сейчас.
Но примочки существуют в двух вариантах, та, что тут на форуме и у меня — старый вариант.
Нового нет нигде.

Как доведу до ума примочки — сделаю статью по ремонту.
Вообще в ней сам чёрт ногу сломит, одних генераторов три штуки, но интересная, зараза

Re: Схемы педалей (эффектов, примочек)
djdollar, 05.03.2017, 08:52

Тут пока искал материалы по микрухам, на глаза попалась схема «Лель-TS», которую давно срисовывал.
Это версия платы с операционником в DIP и лампой 12AX7. Где-то стопудово есть распечатка с подписанными элементами на плате, но это после ремонта ЦЗ-шек будет.

Re: Схемы педалей (эффектов, примочек)
, 06.03.2017, 09:36

djdollar, вы снимали с первой версии ТС-3? Чем дело закончилось,верная схема?

А шасси -эквалайзерное.

Re: Схемы педалей (эффектов, примочек)
djdollar, 06.03.2017, 12:39

Re: Схемы педалей (эффектов, примочек)
Тот_самый_АМ, 11.05.2017, 17:34

Рисовал, «как вижу», схему конкретно данной педали с указанием серийного номера.

Так же набросал монтаж в паре графических редакторах.

Ну и собственно сама печатная плата. Открывать в Sprint Layout

Re: Схемы педалей (эффектов, примочек)
kaldos, 13.05.2017, 11:04

Re: Схемы педалей (эффектов, примочек)
Я-Ха, 14.05.2017, 03:00

kaldos, а BOSS — это советская фирма?

Re: Схемы педалей (эффектов, примочек)
Andrey, 14.05.2017, 03:57

На всякий ещё Полтава. Изображение неплохое и список деталей.

Re: Схемы педалей (эффектов, примочек)
prohor77, 14.05.2017, 04:07

друзья, мне идет ревербератор «рубикон» со схемами.

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 11.06.2017, 00:56

Товарищи, перелистал всю тему и не нашел схемы на Квакер и Вибрато. Может я слепой конечно) если ест у кого — буду весьма признателен!

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 11.06.2017, 01:09

Схема Anta

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 11.06.2017, 01:11

И фото внутренностей Anta.

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.06.2017, 02:13

Товарищи, перелистал всю тему и не нашел схемы на Квакер и Вибрато. Может я слепой конечно) если ест у кого — буду весьма признателен!

Не очень понятен вопрос.
Нужны какие-конкретные модели квакушки и вибрато, или вообще, в принципе?

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.06.2017, 02:19

Схема Anta

Номинал С1 умиляет. Это ж надо ж было чертежнику так изощриться

Re: Схемы педалей (эффектов, примочек)
Я-Ха, 11.06.2017, 02:21

«Квакер» и «Вибрато» — изделия Казанского завода.

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.06.2017, 02:55

Товарищи, перелистал всю тему и не нашел схемы на Квакер и Вибрато. Может я слепой конечно) если ест у кого — буду весьма признателен!

Ищите, да обрящете

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 11.06.2017, 03:30

Товарищ Я-Ха чертовски прав я имел ввиду именно Казанские педали! А последняя схема всетаки от чего?))

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.06.2017, 03:35

Товарищ Я-Ха чертовски прав я имел ввиду именно Казанские педали! А последняя схема всетаки от чего?))

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 11.06.2017, 03:41

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 11.06.2017, 13:39

Осталось схему Вибрато сюда подгрузить.

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.06.2017, 23:55

Осталось схему Вибрато сюда подгрузить.

Опять мне искать?
Схему квакера я нашёл на этом сайте.

Re: Схемы педалей (эффектов, примочек)
kaldos, 13.06.2017, 15:12

Осталось схему Вибрато сюда подгрузить.

Re: Схемы педалей (эффектов, примочек)
kaldos, 17.06.2017, 12:56

Схема педали Полтава очень часто фигурирует на форуме и при этом что-то знакомое было в ней. Пересмотрел свои старинные зарисовки, и точно, снял я её ещё лет 30 назад.
Перерисовал в соответствии с Рассейскими ГОСТами, может кому пригодится.
Исправил ошибки (Позиции С16 и С17 были обозначены оба как С3)

27.04.21 Перечертил схему в другой компоновке и добавил вид печатной платы

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 17.06.2017, 18:42

ВК залить и сюда ссылку?

Re: Схемы педалей (эффектов, примочек)
kaldos, 17.06.2017, 23:53

Re: Схемы педалей (эффектов, примочек)
kaldos, 21.06.2017, 12:26

Схема педали «ЭФФЕКТ»

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 21.06.2017, 14:58

Спасибо за отличные схемы.

Re: Схемы педалей (эффектов, примочек)
wk, 21.06.2017, 15:07

Отличные плоды Вашего усердия!
Валентину огромное спасибо.
Две недели назад ремонтировал Полтаву.
А, схемки везде плохого качества, кроме залитой сюда PIT666.
И все равно для понятливого чтения пришлось разрисовывать генератор вибрато и цепи переключения автовау. Пораньше бы Вашу!

Re: Схемы педалей (эффектов, примочек)
wk, 23.06.2017, 13:50

Басист Кайф Цитата .

ВК залить и сюда ссылку?

И здесь не помешает.

Re: Схемы педалей (эффектов, примочек)
kaldos, 24.06.2017, 07:39

Re: Схемы педалей (эффектов, примочек)
kaldos, 24.06.2017, 07:41


Re: Схемы педалей (эффектов, примочек)
kaldos, 24.06.2017, 07:42

А это легендарная ЛТАВА. Схемотехника достойная подражанию.

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 24.06.2017, 08:43

Re: Схемы педалей (эффектов, примочек)
StariyDed, 24.06.2017, 08:55

Re: Схемы педалей (эффектов, примочек)
gitarrist, 24.06.2017, 11:17

Ай, молодца! Спасибо!

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 24.06.2017, 11:56

Плюсик честно заслужили. Качественные схемки! На Лель ЦЗ не встречали такую-же?
А то только сканы с плохим качеством попадались только.

Re: Схемы педалей (эффектов, примочек)
kaldos, 24.06.2017, 12:13

. Качественные схемки! На Лель ЦЗ не встречали такую-же?

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 24.06.2017, 12:22

Человек не встречал, а сам срисовывал.
Вот уж не знаю, сподобится ли кто пробовать распутывать схему ЦЗ. Хотя ХЗ, если опыт проектирования цифровой техники лет 10 — чего бы нет.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 24.06.2017, 12:35

Басист Кайф Цитата .

Человек не встречал, а сам срисовывал.
Вот уж не знаю, сподобится ли кто пробовать распутывать схему ЦЗ. Хотя ХЗ, если опыт проектирования цифровой техники лет 10 — чего бы нет.

Лель ЦЗ педалька.
Может подождём — Человек сам ответит?
Можно попробовать. Но надо хоть бумажку иметь. С компа это как-то не очень получается.

Re: Схемы педалей (эффектов, примочек)
kaldos, 24.06.2017, 13:45

Справедливости ради скажу, что ЛТАВУ я переложил со схемы, взятой на форуме. Она меня заинтересовала потому, что вокруг нее также много разговоров. И хотя в оригинале схема вполне читаема, но изложение её весьма запутано. Особенно коммутация. К этому приводит желание разработчика показать отдельно элементы относящиеся к плате и отдельно всё остальное, что припаивается к ней проводами. Это, как бы, правильно, но . не очень
Что касается ЛЕЛЬ ЦЗ, то здесь, мягко говоря, облом.
Да, я её срисовывал в те же времена, и она долго была в моих бумагах. Но сейчас не могу найти — то ли кому-то дал «поремонтировать», то ли посчитал не актуальной и выбросил.
А заново снимать — и оригинала нет, да и времени это занятие требует немеряно.
PS. Если мне не изменяет память, то схема ЛЕЛЬ ЦЗ соответствует схеме ревера MIDITON.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 24.06.2017, 14:20

Будем искать. Может у кого есть бумажка с схемой? Займусь срисовкой тогда.
А MIDITON гляну. Спасибо.

Re: Схемы педалей (эффектов, примочек)
markmark, 24.06.2017, 16:30

Всем привет! А есть у кого-нибудь схема педали Anita? Или хотя бы фото платы нужно, сделайте пожалуйста если у кого вдруг такая педаль есть. Весь интернет перерыл, ничего не нашел(

Re: Схемы педалей (эффектов, примочек)
kaldos, 25.06.2017, 03:50

Будем искать. Может у кого есть бумажка с схемой? Займусь срисовкой тогда.
А MIDITON гляну. Спасибо.

Нашёл я свои зарисовки. Но они вряд ли помогут. На платах серийных моделей нет позиционных обозначений, и я вводил свои, что сейчас приведёт только к ещё большей путанице. Да и примочка называлась МИДИТОН, видимо ещё самая первая версия ЛЕЛЕЙ ЦЗ.
А ты вот сюда заглядывал?

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 25.06.2017, 05:28

kaldos — СПАСИБО уже ближе к теме. Посмотрю.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 25.06.2017, 05:31

Всем привет! А есть у кого-нибудь схема педали Anita? Или хотя бы фото платы нужно, сделайте пожалуйста если у кого вдруг такая педаль есть. Весь интернет перерыл, ничего не нашел(

А ВК это не Вы искали . Там же дали схемку.

Re: Схемы педалей (эффектов, примочек)
wk, 25.06.2017, 08:17

Если это ко мне, -я не искал.

Re: Схемы педалей (эффектов, примочек)
wk, 25.06.2017, 08:21

Всем добрый день!
Искал дома схему ФЛ-1 (на БР2) -нашел схему пульта «Карат». Вопрос к админам:
Стоит сюда заливать? Если да, то в какую тему?

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 25.06.2017, 08:43

Да сюда, до кучи.

Re: Схемы педалей (эффектов, примочек)
wk, 25.06.2017, 09:12

Вечером отсканю и завтра сюда.
Еще вопрос: какой ресурс хранит файлы «навсегда»?

Re: Схемы педалей (эффектов, примочек)
kaldos, 25.06.2017, 11:08

Всем добрый день!
Искал дома схему ФЛ-1 (на БР2) -нашел схему пульта «Карат».

Re: Схемы педалей (эффектов, примочек)
wk, 25.06.2017, 14:28

ФЛ-1 (БР2) нашел -заливаю сюда. Желающим в лучшем качестве -пишите в почту.

И ссылка в формате PDF (600 DPI)

Re: Схемы педалей (эффектов, примочек)
wk, 25.06.2017, 14:39

Отсканировал пульт Карат, залить сюда не получается, по причине хренового интернета. Обратился в почту к Ивану «Басист Кайф», чтобы залил сюда.

Re: Схемы педалей (эффектов, примочек)
markmark, 25.06.2017, 15:34

Gorbynkov, Так это Анта, а мне нужна Анита)

Re: Схемы педалей (эффектов, примочек)
Басист Кайф, 25.06.2017, 15:39

Я заливаю ВК в «Документы».

Re: Схемы педалей (эффектов, примочек)
wk, 25.06.2017, 15:55

Gorbynkov, Так это Анта, а мне нужна Анита)

Схема на этой странице форума:

Фото печатной платы Inta, она же Anita, но без распаянных элементов Fuzz здесь:

Re: Схемы педалей (эффектов, примочек)
markmark, 27.06.2017, 06:41

Спасибо. Жаль только, что из этих схем так и не понятно какой индуктор там должен стоять. Можно, как я понимаю, заменить на что-то типа этого, но аутентичность звучания потеряется)

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 27.06.2017, 09:10

Спасибо! Это я в Вк искал:)
А нет ли схемы на Квазихор Элита? Там два выхода разные и питание вроде как 15 В.

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 27.06.2017, 09:29

Кстати, имеется паспорт Лель ЦЗ со схемой! Как его лучше выложить? Отфотать может схему несколькими фотками? И нужен ли весь паспорт? Дата стоит декабрь 1990 г.

Re: Схемы педалей (эффектов, примочек)
kaldos, 27.06.2017, 11:16

Предпочтительнее схему и монтажку, если есть. Остальное — на любителя

Re: Схемы педалей (эффектов, примочек)
wk, 28.06.2017, 15:33

Ссылка на обещанную схему пульта «Карат»

Re: Схемы педалей (эффектов, примочек)
wk, 28.06.2017, 15:40

Басист Кайф Цитата .

Я заливаю ВК в «Документы».

Иван, большое спасибо за подсказку! Буду пользоваться.

Re: Схемы педалей (эффектов, примочек)
BNC-50, 28.06.2017, 18:36

. Жаль только, что из этих схем так и не понятно какой индуктор там должен стоять. Можно, как я понимаю, заменить на что-то типа этого, но аутентичность звучания потеряется)

Лет семь назад уже выкладывалось, измерялось, перерисовывалось. но все продолжают давать ссылки на «фото тапочком»

Чашки диаметр 14 мм, М2000 НМ, Индуктивность550мГ, сопротивление 56 Ом. Больше соответствует индуктивности от VOX-a, можно намотать самому , провод 0,1 Количество витков 500-600,стараться мотать виток к витку, через несколько слоев промазывать(настоящим) клеем БФ-2. Подогнать индуктивность точнее можно количеством витков и немного винтом сжимающим чашки.
ПыСы. Данные намотки верны для чашек Ч18, такой диаметр сердечников стоял в оригинале с которого «драли».

Re: Схемы педалей (эффектов, примочек)
kaldos, 05.07.2017, 08:45

Продолжаю выкладывать восстановленные схемы в хорошем качестве.
Сегодня предлагаю схему очередной легендарной примочки ЛЕЛЬ ЦЗ. И хотя её схема была давно на просторах инета, её читаемость, а точнее – нечитаемость, вызывала много вопросов и разговоров. Надеюсь, мой вариант снимет часть этих вопросов.
На предлагаемой схеме изменена компоновка тактового генератора (DD17), цепей сигналов RAS, CAS и WE, а также цепей формирования адресов управления микросхемами памяти.
Общая линия групповой связи (не путать с физическим жгутом внутри примочки) разбита на небольшие фрагменты для большей наглядности. При этом заводская нумерация проводников сохранена.
Отдельная благодарность Володе Жуку (VOVAN 1981) за помощь в работе.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 05.07.2017, 08:51

АФИГЕТЬ. СПАСИБО ОГРОМНОЕ . Не схема, — а песня !
За это ордена давать надо, а не звёздочки!

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 05.07.2017, 14:27

Присоеденяюсь и преклоняюсь!

Re: Схемы педалей (эффектов, примочек)
wk, 06.07.2017, 12:51

От всех: огромная благодарность за сии упорные и крайне полезные труды.
В какой проге рисуете?

Re: Схемы педалей (эффектов, примочек)
kaldos, 06.07.2017, 13:57

В OrCad. затем экспортирую в Corel, а из него в jpg.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 07.07.2017, 09:43

ХМ. а кто встречал (и главное — где?) схемку Лель Х-Метал.
Тут смотрел. Нет вроде. Может где-то пробегала?
Пришла такая. Работает. Но вроде как — профилактика не помешает. Чистка контактов, потцы графитиком потереть. Баночки поменять.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 07.07.2017, 10:03

kaldos, отличная работа!

В и-нета масса ссылок на различные версии. Как сами понимаете, качать и проверять стрёмно. Есть просьба. Вы не могли бы дать прямую ссылку на проверенный дистрибутив, а ещё лучше выложить его на Яндекс Диске для скачивания?

Re: Схемы педалей (эффектов, примочек)
kaldos, 07.07.2017, 12:26

Боюсь, что разочарую. Я работаю в OrCad 9 версии. Но она выше ХР не работает. Поэтому у меня отдельный старенький комп. К нему же подключен ещё и сканер (по той же причине.)

Re: Схемы педалей (эффектов, примочек)
StariyDed, 07.07.2017, 12:41

У меня несколько машин, в том числе и под ХР SP3 работает, на одной из них (нетбук) установлены программы измерительного НЧ комплекса позволяющие сделать из компьютера и НЧ генератор и осциллограф (в том числе и двухлучевой) и частотомер, т.ч.

Re: Схемы педалей (эффектов, примочек)
kaldos, 09.07.2017, 10:14

Кто-нибудь может подсказать, что изменяется в звуке при включении/выключении тумблера «РЕГИСТР» в педали «ЭФФЕКТ-4»?

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 09.07.2017, 10:35

Лель Х / М внутри. Какие у кого мысли будут где схему искать?
Все фото на диске:

Re: Схемы педалей (эффектов, примочек)
kaldos, 09.07.2017, 10:54

Лель Х / М внутри. Какие у кого мысли будут где схему искать?

А плату с обратной стороны?

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 09.07.2017, 14:00

Лель Х / М внутри. Какие у кого мысли будут где схему искать?

Рисовать будешь? Да может что-то было уже? Сдаётся с чего-то содрано. 50/50.
Может схема какая и есть уже под другим именем. 4 операционника и 3 транзюка всего-то.
Позже дальше разберу.

Re: Схемы педалей (эффектов, примочек)
kaldos, 09.07.2017, 15:09

Нет, не буду. Рисовать по фото — это уже перебор. Про обратную сторону спросил из любопытства, так как плата двусторонняя, и на обратной стороне также могут быть элементы. SMD например.
Если она у тебя работает, чё ты паришь себя и людей?
ps. операционников не 4, а 8.

Re: Схемы педалей (эффектов, примочек)
BNC-50, 09.07.2017, 15:42

Из всего, что бродит по инету про X-metal, более менее верна эта цитата с ГП:
Сделана действительно на основе МТ, естественно с изменениями от наших инженеров. Комрад silverdog снимал схему, говорит отличие в больших номинал разделительных конденсаторов, по другому параметрика середины организована и другое диодное ограничение. Но звук все же напоминает родителя.

Еще похожая по организации схемы, но со своими добавками была педалька у ZOOM-а TriMetal TM-01, ещё в допроцессорную эру.

С обратной стороны лелевской платы ничего нет, только дорожки.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 09.07.2017, 16:28

Нет, не буду. Рисовать по фото — это уже перебор. По обратную сторону спросил из любопытства, так как плата двусторонняя, и на обратной стороне также могут быть элементы. SMD например.
Если она у тебя работает, чё ты паришь себя и людей?
ps. операционников не 4, а 8.

Я тоже так думаю. Рисовать — лишнее. SMD — это вряд-ли. 4558 знаю, — двойные.
Парить никого не хочу. А иметь схемки имеющейся техники — это привычка.
С тех времён, когда к купленному телевизору прилагалась принципиальная схема.
Как давно это было.
Времена уже не те.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 09.07.2017, 16:44

А вот на Tri-Metal TM-01 есть кое-что. Надо будет глянуть / сравнить. Правда на 5 микрах (10 операх (9 использованы)).

Re: Схемы педалей (эффектов, примочек)
BNC-50, 10.07.2017, 04:46

Чтобы «глянуть/сравнить» надо снять схему с Х-Metal полностью. Тогда можно будет увидеть, что какие то узлы похожи на Боссовскую , а другие на Zoom-овскую. И все это смешано с советской инженерной мыслью.
Boss MT-2 схема тоже не секрет, именно его брали за основу по звуку и некоторым схемным решениям.
Я в свое время срисовывал схему где то на две трети, когда понял что к чему бросил это дело, а листок с наброском был успешно потерян.

Нет там никакого SMD, можете не сомневаться.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 10.07.2017, 05:09

Да ладно. работает как-то пока. И фиг с ней.
Интересно только одно. Почему это к всяким там ЛЕЛЯМ есть схемки, а к этой — нету.
Странно как-то.
Может у кого есть к ней паспорт / документики . И там тоже не дана схема?

Re: Схемы педалей (эффектов, примочек)
wk, 10.07.2017, 17:38

Схемы блоков эффектов (Лента и Цифра)

Эско 100_Блок эффектов (Ленточный)

Эско 100_Блок эффектов (Цифровой)

Re: Схемы педалей (эффектов, примочек)
kaldos, 14.07.2017, 04:33

ЭФФЕКТ-4
Эта схема привлекла моё внимание своей запутанностью исполнения, особенно цепей питания и управления работой режима синхровау. Поэтому решил привести её более приемлемый вид.
И небольшой комментарий к предлагаемой схеме.
Напряжение питания +U, (либо от двух батарей по 4,5 вольта, либо от внешнего источника) поступает в схему педали через перемычку 4 – 5 в штекере сигнального кабеля на точку 15 платы.
Это нестабилизированное напряжение через фильтр R38, С22 питает микросхему входного каскада DA1 (цепь +U1), включая делитель напряжения R36, R29, формирующий искусственную среднюю точку этого ОУ (символ треугольника с цифрой 1).
Все остальные цепи запитаны от параметрического стабилизатора напряжения на стабилитронах VD6 и VD7 с усилителями тока на транзисторах VT9 и VT11 (цепь +U2 и +U3 соответсвенно). Для повышения стабильности в качестве токозадающего резистора, применена схема ГСТ (генератор стабильного тока) на транзисторе VT10 и диодах VD4, VD5.
Искусственная средняя точка для остальных ОУ (символ треугольника) также стабилизирована, так как формируется описанными выше стабилитронами VD6 и VD7.
На микросхеме DA3 и транзисторах VT3…VT6 собрана схема выделения огибающей гитарного сигнала, выходное напряжение которой складывается с напряжением управляемого делителя R24, R26 (вращается педалью) и R23, которые и управляют в конечном итоге частотами резонанса двух, параллельно включенных квакушек (DA1 и DA2).


Re: Схемы педалей (эффектов, примочек)
markmark, 14.07.2017, 17:23

Схемы блоков эффектов (Лента и Цифра)

Эско 100_Блок эффектов (Ленточный)

Эско 100_Блок эффектов (Цифровой)

«Этот документ был удалён из общего доступа.»

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 14.07.2017, 17:32

Это из паспорта на Эффект-4

Re: Схемы педалей (эффектов, примочек)
markmark, 21.07.2017, 16:18

Есть ли у кого-нибудь схема ревербератора Электроника рц-01?

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 25.07.2017, 09:49

УНЧ Электрон-2 Ростовского приборостроительного завода 1973г. Паспорт со схемами

Re: Схемы педалей (эффектов, примочек)
swin, 25.07.2017, 14:51

А что делают каскады на транзисторах ПП1 и ПП2 ?

Re: Схемы педалей (эффектов, примочек)
StariyDed, 25.07.2017, 15:41

Re: Схемы педалей (эффектов, примочек)
swin, 26.07.2017, 14:20

Re: Схемы педалей (эффектов, примочек)
kaldos, 01.08.2017, 06:21

Схема «казанского» ВИБРАТО.
Схема снята с экземпляра, любезно предоставленного Владимиром Жуком (Vovan 1981)
К особенностям схемы следует отнести включение транзистора VT4 по схеме с общей базой, рабочая точка которого задаётся делителем напряжения R12 и R13.
Это же напряжение подаётся и на базу транзистора VT6.
Верхнему положению педали соответствует нижнее положение (по схеме) движка резистора R6


После устранения мелких неточностей, схема выложена заново.

Re: Схемы педалей (эффектов, примочек)
Я-Ха, 01.08.2017, 07:29

Re: Схемы педалей (эффектов, примочек)
kaldos, 04.08.2017, 15:11

ЛЕЛЬ X-METAL
На схеме нет номиналов компонентов, так как схема снята по фотографиям печатной платы с форума.
Позиционные обозначения, естественно мои, и не совпадают с заводской схемой, если таковая существует.
Предлагаю владельцам оной педали подписать номиналы всех компонентов и выслать мне на почту.
После чего я отредактирую схему.



Re: Схемы педалей (эффектов, примочек)
Vovan1981, 10.08.2017, 13:46

Спасибо огромнейшее!

Re: Схемы педалей (эффектов, примочек)
kaldos, 10.08.2017, 14:09

Так вот если б кто ещё сподобился номиналы списать и выслать, тогда было бы вааще.

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 11.08.2017, 09:27

Продал такую, чет не понравился звук, оставил Лель Гипер Дисторшн

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.08.2017, 14:12

Продал такую, чет не понравился звук, оставил Лель Гипер Дисторшн

Схему бум снимать?

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 12.08.2017, 14:39

Можно!;) Ну а Лелек есть несколько еще, тремоло, фленжер, нойз гейт, эксайтер и приехал на почту с коробкой и доками Тюб Скример

Re: Схемы педалей (эффектов, примочек)
kaldos, 13.08.2017, 14:14

Педаль AYZ 025 WAH-WAH TESLA (Чехословакия).
Отличительной особенностью от прочих схемотехнических аналогов, является включаемый/отключаемый режим удвоения частоты (SB2).
Другая особенность заключается в полном отключении Т-моста в узле квакушки переключателем SB3, что устраняет некоторое подрезание высоких частот конденсаторами моста, при полностью поднятой педали в неотключаемых схемах.
Режимы по постоянному току измерены цифровым мультиметром.

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 17.08.2017, 03:27

Спасибо большое за прекрасные схемы! )

Re: Схемы педалей (эффектов, примочек)
kaldos, 17.08.2017, 11:42

Пожалуйста!

Re: Схемы педалей (эффектов, примочек)
REANIMATOR, 03.10.2017, 05:37

Друзья, у кого есть новосибирский «Фазер2», не сочтите за труд, снимите с него крышечку и гляньте пожалуйста номиналы А1-А8, VT1-VT6, a также всех 15-ти «драгоценных» км-конденсаторов. Схема есть, но без номиналов.

Re: Схемы педалей (эффектов, примочек)
Les, 03.10.2017, 06:30

вот вроде его схема была —

Re: Схемы педалей (эффектов, примочек)
REANIMATOR, 03.10.2017, 06:43

[quote]
вот вроде его схема была —
[/quote1507027301]

Спасибо) Сопоставлю эту схему с его родной «отдельной»

Re: Схемы педалей (эффектов, примочек)
kaldos, 10.10.2017, 11:45

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 10.10.2017, 12:17

Огогошеньки гого. Это уже совсем не шуточки! Я просто поражен работой Валентина Федоровича! Это лучшие схемы на века! Заводы так не рисуют! Браво. Огромная Благодарность и низкий поклон за труды от неистовых поклонников Советских педалей!

Re: Схемы педалей (эффектов, примочек)
GeorgeM, 10.10.2017, 12:22

Да, отличная работа. имел бы шляпу — снял бы.

Re: Схемы педалей (эффектов, примочек)
wk, 15.10.2017, 12:47

Низко кланяюсь трудам Валентина (Kadlos). Работы достойны высокой похвалы. Пожелание к админам: к нику (Kadlos) -добавить золотые звезды. Очень и очень полезен сей труд!

Re: Схемы педалей (эффектов, примочек)
, 22.10.2017, 04:40

Union RS-67 Rock Master — Union RS-70 Dual Digital Octaver
в архиве, в полном формате.
union_rs-67_rock_master.rar
union_rs-70_dual_digital_octaver.rar

Re: Схемы педалей (эффектов, примочек)
kaldos, 05.11.2017, 08:41

ЛЕЛЬ STEREO VIBRATO VB-180. Схема опять без номиналов так как снята по не очень резкой фотографии. Если кто-нибудь имеет такую примочку, буду признателен за номиналы.
Позиционные обозначения мои и, естественно не соответствуют заводским.

Re: Схемы педалей (эффектов, примочек)
Vovan1981, 06.11.2017, 01:12

Re: Схемы педалей (эффектов, примочек)
kaldos, 17.11.2017, 09:18

ЛЕЛЬ GIPER DISTORTION
Схема снята с педали, любезно и специально для этого предоставленной, Владимиром Жуком.

Диодная сборка VD2 имеет на корпусе маркировку «A7s», что соответствует обозначению BAV99.

Re: Схемы педалей (эффектов, примочек)
kaldos, 21.11.2017, 11:59

ЛЕЛЬ TUBE STAR TS-3 Первая модель

Re: Схемы педалей (эффектов, примочек)
Les, 21.11.2017, 15:12

Re: Схемы педалей (эффектов, примочек)
StariyDed, 22.11.2017, 03:21

Валентин Фёдорович!
Я в очередной раз «снимаю шляпу».
У меня на такие «изыски» терпения уже не хватает.
Браво!
С уважением.

Re: Схемы педалей (эффектов, примочек)
kaldos, 22.11.2017, 04:45

Спасибо, друзья за добрые слова. Но я «изощряюсь» не красоты ради, а для максимальной наглядности и доходчивости принципа работы устройств, а также для «облегчения участи» ремонтников.

Re: Схемы педалей (эффектов, примочек)
, 04.12.2017, 16:19

А по ссылке варианты примочек можно найти

Re: Схемы педалей (эффектов, примочек)
markmark, 26.02.2018, 13:15

Товарищи! Ни у кого, случайно, схемы 2-канального эквалайзера Электроника Э-02 нет? В гугле и на форуме нигде не нашел(

И, кстати, может есть у кого-нибудь такой? Мне достался экземпляр с отпаянным проводком на гнезде входа, не могу понять куда он должен идти(

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 26.02.2018, 14:11

Не знаю, как я мог пропустить схемы «лелек», но, это шедевр! Спасибо большое, Вам, Валентин Фёдорович за Ваш труд и терпение!

Re: Схемы педалей (эффектов, примочек)
lpman, 03.03.2018, 10:55

Ищу мануал, описание, инструкцию на ЭСКО 100 цифровай. Поделитесь, у кого есть.

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 03.03.2018, 13:29

Поищи тут,где-то видел

Re: Схемы педалей (эффектов, примочек)
lpman, 03.03.2018, 18:02

Спасибо. Было, но уже ушло.

Re: Схемы педалей (эффектов, примочек)
kaldos, 06.03.2018, 11:43

Спасибо за помощь в работе над схемой Киселёву Владимиру (WK) и Реброву Аркадию!

Re: Схемы педалей (эффектов, примочек)
kaldos, 18.03.2018, 15:12

ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)


Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 18.03.2018, 16:01

Очень своевременно кстати.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 18.03.2018, 16:06

И именно эта версия по моему сейчас у меня от одного форумчанина.
На ремонте типа.. Гул на выход выдаёт такой БРррррр.
Какой транзистор менять ?

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 18.03.2018, 16:07

Шутю конечно. СПАСИБО за ейную (по моему это уже 3 вариант) схемку. Щас я гляну глубже.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 18.03.2018, 16:14

ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)

Как думаешь такая перемычка для проверки косяков лампы пойдёт?

Re: Схемы педалей (эффектов, примочек)
4ekist, 18.03.2018, 16:40

ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)

Здравствуйте уважаемый kaldos.
Поддерживаю, второй вариант более похож на правду.
Вот похожие вариации на схему » Лель «

И еще хотелось бы услышать Ваше мнение : не могу понять зачем в этой приставке лампа ?
дань моде ? источник искажений ?
Я не представляю как будет ( может ) работать 12АХ7
при анодном напряжении 9 вольт и анодном резисторе 68 кОм ,
это ж ток анода 0,13 мА, в каком месте ВАХ у нее рабочая точка .

Re: Схемы педалей (эффектов, примочек)
kaldos, 19.03.2018, 01:26

ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)

Как думаешь такая перемычка для проверки косяков лампы пойдёт?

Думаю, что нет. Такая перемычка сместит среднюю точку ОУ DA2-1 (и DA2-2 тоже) в минус питания. Можно попробовать вместо перемычки конденсатор. Но что ты этим проверишь? У тебя гул переменного тока 50. 100 Гц? или гул самовозбуждения?

Re: Схемы педалей (эффектов, примочек)
kaldos, 19.03.2018, 01:41

ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)

Здравствуйте уважаемый kaldos.
Поддерживаю, второй вариант более похож на правду.
Вот похожие вариации на схему » Лель «

И еще хотелось бы услышать Ваше мнение : не могу понять зачем в этой приставке лампа ?
дань моде ? источник искажений ?
Я не представляю как будет ( может ) работать 12АХ7
при анодном напряжении 9 вольт и анодном резисторе 68 кОм ,
это ж ток анода 0,13 мА, в каком месте ВАХ у нее рабочая точка .

Сергей, на выложенной тобой схеме, режимы лампы сильно отличаются от Лелевсого варианта. Напряжение питания (Uанода) может достигать 40 В из-за применённой схемы удвоения выпрямителя. А это уже «кое-что» . Да и возможность плавной регулировки смещения тоже расширяет возможности.
А схема TUBE STAR, конечно очень спорная. К сожалению я ничего внятного сказать не могу, так как, во-первых, в те времена, когда я занимался ламповыми усилителями, никому в голову не могло прийти снизить анодное напряжение до 9 вольт и, следовательно опыта такого нет . А во-вторых, этой педали у меня не было и нет на руках и что-то померять/пощупать я не могу. Тем не менее, я думаю, что первый триод что-то всё-таки усилит (и может даже ограничит), а второй, включенный диодом, добавит искажений с одной полуволны. Вот

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 19.03.2018, 01:41

Можно попробовать вместо перемычки конденсатор. Но что ты этим проверишь? У тебя гул переменного тока 50. 100 Гц? или гул самовозбуждения?

Да через С оно безопаснее естественно. Имелось ввиду тракт прохождения проверить исключив лампу.
Типа возбуда что-то, гул идёт. Похоже не сетевой. Попробую батарейкой ещё. Но там ведь лампа блин. И кажись в такой педали не предусмотрено питание от кроны. Накал там будет хавать эти батарейки по штуке в час.

Re: Схемы педалей (эффектов, примочек)
kaldos, 19.03.2018, 01:51

Чтобы исключить вероятность сетевого фона по питанию, проверить Кроной можно, за эти несколько секунд, она не «сядет».
Ты без осциллографа?
А если возбуд, начни с С8 и С7.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 19.03.2018, 05:23

Если бывали вопросы к исправности и надёжности БП, я использовал АКБ 12/7 от UPS со стабилизаторами на 5 и 9V.
Можно часами не заморачиваться и заниматься ремонтом и настройками.

Re: Схемы педалей (эффектов, примочек)
kaldos, 19.03.2018, 05:32

Если бывали вопросы к исправности и надёжности БП, я использовал АКБ 12/7 от UPS со стабилизаторами на 5 и 9V.
Можно часами не заморачиваться и заниматься ремонтом и настройками.

Да, хорошая мысль. Более того, понижающие стабилизаторы не нужны. 12,6 В — напряжение накала. Это как раз само то

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 19.03.2018, 08:50

В этой педальке — да. 12 вольтями вполне можно питать.
А. И конечно с питалово начинать. На +С7 4,5 вольтей должно присутствовать. (при 9 вольтовом питании)

Re: Схемы педалей (эффектов, примочек)
4ekist, 19.03.2018, 10:13

Здравствуйте уважаемый Валентин Фёдорович.
Благодарю Вас за ответ.
Я привел схему Игоря Шаева просто в качестве примера аналогичной «обвязки » операционника.
Хотя что тут огород городить , схема то в принципе стандартная ,
частотно зависимая, регулируемая обратная связь .
А в остальном , Вы очень правильно выразились, раньше и в голову не могло прийти,
что бы питать лампу столь низким анодным напряжением.
В сторону увеличения » анодки » , да » лезли «, но что бы уменьшать ?!

Re: Схемы педалей (эффектов, примочек)
Les, 20.03.2018, 17:30

Можно попробовать вместо перемычки конденсатор. Но что ты этим проверишь? У тебя гул переменного тока 50. 100 Гц? или гул самовозбуждения?

А сам звук при этом проходит? Ну, в смысле — обработанный сигнал?
Началось все сшумов, а потом просто пульсация шла. Думали что сдохли операционники, даже нашлис товарищем фен специальный, чтоб SMD паять грамотно -бестолку.

По поводу заниженного напряжения. Встречал такой термин, как «анодное голодание».
Но так как своего ума нехватило в нем разобраться, решил не лезть.

Re: Схемы педалей (эффектов, примочек)
wk, 21.03.2018, 12:09

Ищу мануал, описание, инструкцию на ЭСКО 100 цифровай. Поделитесь, у кого есть.

На этой страничке есть мои ссылки на архив у меня «В контакте». Там есть и цифровик и ленточник.
Скачивайте на здоровье (сам сканировал).

Извиняюсь, у меня только схемы, не правильно понял просьбу.

Re: Схемы педалей (эффектов, примочек)
lpman, 21.03.2018, 17:43

Спасибо за внимание, это я, конечно, видел.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 22.03.2018, 11:45

«Думали что сдохли операционники, даже нашлис товарищем фен специальный, чтоб SMD паять грамотно -бестолку.»
.
Я паяльником обычным их гадов. как тараканов паяю.
По последнему обсуждению этой ТС ТЮБе. второй операционник заменил.
Работает. Щас отпишу Геннадию.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 23.03.2018, 07:43

ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)

ХМ. у меня на плате 4 версия.
Все фотки скинул тебе на почту.

Re: Схемы педалей (эффектов, примочек)
kaldos, 23.03.2018, 09:09

ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)

Я думаю что слова «модель» и «версия» — это не одно и тоже.
Под словом «модель» я хотел показать принципиальные различия двух педалей с одним и тем же названием.
Первая модель (условно, конечно) — на дискретных элементах, а вторая модель — на СМД элементах.
Надпись на плате «VER 4» относится к модификации платы, и совсем не обязательно к педали в целом.

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 24.03.2018, 13:31

Обратная сторона .

Re: Схемы педалей (эффектов, примочек)
kaldos, 25.03.2018, 04:19

Спасибо, Евгений.
Все сомнения окончательно развеяны. Имеет место ошибка разработчика платы в её разводке (VER 4). Нет никакого смысла в последовательном включении двух резисторов в сигнальной цепи.
И, следовательно, выложенный мной основной вариант схемы, в точности соответствует этой печатной плате (VER 4).

Re: Схемы педалей (эффектов, примочек)
wk, 04.04.2018, 07:51

Ищу мануал, описание, инструкцию на ЭСКО 100 цифровай. Поделитесь, у кого есть.

На днях нашел мануал на сам усилитель ЭСКО-100.
Освобожусь от суеты -отсканирую, может кому и сгодится.

Re: Схемы педалей (эффектов, примочек)
markmark, 24.04.2018, 03:47

Электроника Э-02, двухканальный эквалайзер

Re: Схемы педалей (эффектов, примочек)
markmark, 24.04.2018, 07:55

И вот еще схемы на звукопроцессор Вестник ЗВП-081

Re: Схемы педалей (эффектов, примочек)
kaldos, 13.05.2018, 02:08

Хорус AVIA.
«SUPER CHORUS DC-1»
Схема снята с единичного экземпляра Киселёвым Владимиром (WK)


Re: Схемы педалей (эффектов, примочек)
Skyworker79, 13.05.2018, 03:07

Re: Схемы педалей (эффектов, примочек)
wk, 17.05.2018, 09:02

Спасибо! Все пришло к завершению! Ценю и очень уважаю Валентина Посохова! Профессионал с БОЛЬШОЙ БУКВЫ!

Re: Схемы педалей (эффектов, примочек)
kaldos, 09.06.2018, 10:46

ЛЕЛЬ HEAVY METAL DEQ-700
Схема создана по материалам выложенным форумчанином OLDPILOT

Re: Схемы педалей (эффектов, примочек)
djdollar, 09.06.2018, 15:42

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 12.06.2018, 16:54

[quote]
ЛЕЛЬ GIPER DISTORTION
Схема снята с педали, любезно и специально для этого предоставленной, Владимиром Жуком.

[/quote1528836652]
Валентин Фёдорович, есть такой вопрос: DA3 на схеме обозначена, как 4558, а на плате микросхема 14pin, сколько мне известно, что 4558 имеет 8 выводов, поэтому, я так пологаю, обозначение не верное, ну с кем не бывает, человеческий фактор. Рискну предположить, что там микросхема TL074, поправьте меня, если я не прав, и ещё раз спасибо за схему!

Re: Схемы педалей (эффектов, примочек)
kaldos, 13.06.2018, 03:37

Иван, спасибо за подсказку. Исправил в рисунке по новой ссылке. Картинку на форуме оставил ту же — всё равно она не читается

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 13.06.2018, 04:52

Иван, спасибо за подсказку. Исправил в рисунке по новой ссылке. Картинку на форуме оставил ту же — всё равно она не читается

[/quote1528879907]

Спасибо большое!

Re: Схемы педалей (эффектов, примочек)
Gorbynkov, 26.06.2018, 10:45

Ребята, а такая у нас уже была? (в смысле схемка)
ЛЕЛЬ TSPS-700 Tube Screamer

Re: Схемы педалей (эффектов, примочек)
wk, 09.07.2018, 11:03

У кого есть схема CROCK Super Over Drive SD2.
Жутко болит поясница после трех дней в постели. сижу, снимаю с педальки схемку, а она может у кого то есть! Сильно бы облегчило мои страдания сидения в наклон над этой педалькой.

Re: Схемы педалей (эффектов, примочек)
OldPilot, 09.07.2018, 16:56

Ребята, а такая у нас уже была? (в смысле схемка)
ЛЕЛЬ TSPS-700 Tube Screamer

Нет, не было. Сам думал со временем плату срисовать, но пока не дошло. А надо бы, будет не лишней.

Re: Схемы педалей (эффектов, примочек)
OldPilot, 09.07.2018, 17:02

У кого есть схема CROCK Super Over Drive SD2.

А она случаем не копия боссовской супер-овера второго?

Re: Схемы педалей (эффектов, примочек)
wk, 10.07.2018, 00:48

Плату скопировал, разрисовываю схему.
уже понятно, что это именно Boss SD-1, с измененными номиналами кондеров, удобными для серийной сборки без заморочек.

Re: Схемы педалей (эффектов, примочек)
wk, 10.07.2018, 07:05

Уфф. схемка готова. Не так красиво, как у Валентина Посохова, но все точно. Встречаем:
CROCK Super Over Drive SD2

Re: Схемы педалей (эффектов, примочек)
wk, 10.07.2018, 07:18

Исходник CROCK Super Over Drive SD2 :

Re: Схемы педалей (эффектов, примочек)
wk, 10.07.2018, 07:48

Re: Схемы педалей (эффектов, примочек)
Ed, 10.07.2018, 16:43

Уфф. схемка готова. Не так красиво, как у Валентина Посохова, но все точно. Встречаем:
CROCK Super Over Drive SD2

О! У меня что-то подобное недавно образовалось. Странная она какая-то. Быть может, в обозримом (или не очень обозримом) будущем она тоже к вам поедет на лечение

Re: Схемы педалей (эффектов, примочек)
kaldos, 22.07.2018, 03:18

Флэнжер » ЭЛЕКТРОНИКА ПЭ-11«
Первая версия электрической схемы

Re: Схемы педалей (эффектов, примочек)
wk, 24.07.2018, 16:05

В 1978г, служил в Ленинграде и во время очередной прогулки в Приютино, что под Всеволожском -нашел среди выкинутых книг вот такой паспорт:







что и представляю.

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 24.07.2018, 17:41

Ах. ть!! ..на пульт радиста ансамбля.
Спасибо,Владимир!

Re: Схемы педалей (эффектов, примочек)
GeorgeM, 25.07.2018, 04:40

«оркестра».
чёрд, как звучит то хорошо, это вам не пошлое «звукач».
сегодня же переименуюсь, перед концертом.

Re: Схемы педалей (эффектов, примочек)
wk, 23.08.2018, 02:04

Разбирая стопы документов и схем, нашел паспорт первой купленной мной примочки.

Re: Схемы педалей (эффектов, примочек)
OldPilot, 23.08.2018, 04:05

Разбирая стопы документов и схем, нашел паспорт первой купленной мной примочки.

Так ничего ж не разобрать — мелко очень

Re: Схемы педалей (эффектов, примочек)
kaldos, 23.08.2018, 06:00

На вас не угодишь

Re: Схемы педалей (эффектов, примочек)
wk, 23.08.2018, 06:50

В программах просмотра графики -все читается. Форум в больших форматах не позволяет разместить, только 400 кб. Сканировано в 1200 Dpi, затем приходится в фотошопе подгонять размер файла к размеру: чуть меньше 400 кб.

Если нужен оригинал, пишите -вышлю в почту.

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 23.08.2018, 09:58

А для ASTRA есть у кого схема?

Re: Схемы педалей (эффектов, примочек)
kaldos, 23.08.2018, 10:14

У меня есть. Но надо сканировать.
Тебе так выложить, или «разукрасить»?
Я, вообще-то, хотел селать подборку схем рижских педалей, но пока всё раскачиваюсь.
А вот и сама «Астра»

Re: Схемы педалей (эффектов, примочек)
wowan, 24.08.2018, 07:44

А вот схема,плата и описание на Yerasov ГАММА Grunge GR-1.

Re: Схемы педалей (эффектов, примочек)
Aleksey88, 24.08.2018, 10:51

[quote]
А вот схема,плата и описание на Yerasov ГАММА Grunge GR-1.


[/quote1535122281]
Это же босовский метал зон, только без регулировки параметрической середины)

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 24.08.2018, 13:03

[quote]
А вот схема,плата и описание на Yerasov ГАММА Grunge GR-1.

Это я срисовывал плату, если какие вопросы будут, могу скинуть ещё материал

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 26.10.2018, 11:38

В свою библиотеку сканов добавил Паспорт на фленджер Электроника ПЭ-11

Re: Схемы педалей (эффектов, примочек)
wk, 04.12.2018, 06:17

Гамма Super Over Drive (желтенький)
Здесь приведена печатка с деталями. На ней розовым цветом обведено посадочное место под второй операционный усилитель (на нем должна быть собран активный фильтр «Tone»). Вместо этого контакты использованы для распайки простого пассивного фильтра.

И сама схема (номиналы на листе выше):

Re: Схемы педалей (эффектов, примочек)
wk, 08.12.2018, 02:31

Хочу выразить искреннюю благодарность Валентину Посохову (kaldos) за его кропотливый труд.
Опубликованные им схемы, в правильном и понятном варианте -неоценимая помощь в ремонтах примочек.

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 16.12.2018, 12:41

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 16.12.2018, 13:22

Фейзер житомирский

Re: Схемы педалей (эффектов, примочек)
wk, 19.12.2018, 05:46

Прибывает доков. Отлично!

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 24.12.2018, 11:44

Минимикшер монофонический ленинградского ВНИИР 1983 года. В максимальном разрешении-у меня на Диске в сканах

Re: Схемы педалей (эффектов, примочек)
mprmzn, 02.01.2019, 11:15

Уважаемые форумчане, с наступившим!
Помогите, пожалуйста, со схемой Эстрадин «Овердрайв Экспромт» (двойная педаль, производство Житомир).
Вроде бы всё просмотрел, а именно этой схемы не нашел.

Re: Схемы педалей (эффектов, примочек)
Sxemanuzhna, 01.02.2019, 06:01

Всех приветствую!
Нет ли у кого-нибудь схем на примочку Эффект-3 (вау-вау с фузом и фзером, завод САМ)

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 01.02.2019, 06:14

Эффект-3 Завода САМ . За лучшим качеством загляните ко мне в сканы. Смотрите в моем профиле.

Re: Схемы педалей (эффектов, примочек)
Sxemanuzhna, 01.02.2019, 10:53

Эффект-3 Завода САМ . За лучшим качеством загляните ко мне в сканы. Смотрите в моем профиле.

Спасибо огромное, к сожалению не помогла, у меня какая-то другая версия платы и ничего не сходится

Re: Схемы педалей (эффектов, примочек)
, 12.02.2019, 10:49

В программах просмотра графики -все читается. Форум в больших форматах не позволяет разместить, только 400 кб. Сканировано в 1200 Dpi, затем приходится в фотошопе подгонять размер файла к размеру: чуть меньше 400 кб.

Если нужен оригинал, пишите -вышлю в почту.

«в фотошопе» надо не «подгонять», а АККУРАТНО переводить в 1 бит и сохранять в специально для малоцветки существующих форматах (для интернетов подойдёт качественно сжатый PNG). хотя если руки под это не заточены, то лучше оставить это другим, но тогда уж тем более ничего не «подгонять», а сразу и прямо делиться сырьём (а это именно сырой материал, требующий дальнейшей обработки) с гражданами, имеющими возможность хранить в общем доступе полновесное файло (тут такие явно видны).

такие «подогнанные» картинки — просто издевательство над здравым смыслом и юзерами, ищущими соотв. инфу. а так же — как и высылка каждому отдельному желающему — напрасная трата ваших времени и сил.

Re: Схемы педалей (эффектов, примочек)
wk, 17.02.2019, 08:49

А никто не мешает написать в почту. Все мои реквизиты в полном доступе. И будет счастье. Паспорт Anita как раз сканировался уже в одно-битном формате 1200dpi. Сама бумажка -слабочитаема.

Re: Схемы педалей (эффектов, примочек)
kaldos, 17.02.2019, 10:47

В программах просмотра графики -все читается. Форум в больших форматах не позволяет разместить, только 400 кб. Сканировано в 1200 Dpi, затем приходится в фотошопе подгонять размер файла к размеру: чуть меньше 400 кб.

Если нужен оригинал, пишите -вышлю в почту.

«в фотошопе» надо не «подгонять», а АККУРАТНО переводить в 1 бит и сохранять в специально для малоцветки существующих форматах (для интернетов подойдёт качественно сжатый PNG). хотя если руки под это не заточены, то лучше оставить это другим, но тогда уж тем более ничего не «подгонять», а сразу и прямо делиться сырьём (а это именно сырой материал, требующий дальнейшей обработки) с гражданами, имеющими возможность хранить в общем доступе полновесное файло (тут такие явно видны).

такие «подогнанные» картинки — просто издевательство над здравым смыслом и юзерами, ищущими соотв. инфу. а так же — как и высылка каждому отдельному желающему — напрасная трата ваших времени и сил.

Ах, спасибо, дорогой цеевропеец, Т150 (такой трактор выпускался Челябинским тракторным заводом). Ну никак до тебя мы не могли допереть, как схемы выкладывать. И вот, наконец, прояснение наступило.

Re: Схемы педалей (эффектов, примочек)
, 20.02.2019, 12:40

ну если уж вы и общего развития требуете, то харьковским прежде всего.

а вам я кстати порекомендовал бы сохранять свои результаты в малоцветную палитру (4 бита), а не в жыпег со 100500 оттенков. жыпег — это во обще очень странно в принципиально малоцветных случаях. не?

никто не мешает, действительно. но вот вы мне (по моему) на другом ресурсе так и не ответили по поводу АИР-1\2. я о том, шо одно дело личные сообщения и соотв. обмен — и совсем другое дело перманентный общий доступ.

в данном же случае не обращался ещё и потому, шо это вопрос для меня скорее именно принципиальный, общий. данная конкретная примочка меня не особенно беспокоит. но меня немного смущает, шо добрая половина документов в этой теме выложены в подобном качестве, которое называется обнять и плакать — и судя по недавности обсуждаемой публикации, будут выложены в таком БЕССМЫСЛЕННОМ качестве ещё не раз и не два. у кого-то они не просто есть, а хто-то их именно отсканил, потратил своё время и имеет чем поделиться — и вот он доступный результат, порнография 9 на 12 с наивной подписью пишите письма, и это в хорошем случае. да и то, потом хто-то крякнул, хто-то квакнул — и ищи-свищи в нормальном размере, пиши на деревню дедушке. почему бы не выложить вместо этого на какой ни будь яндекс-шмандекс или ещё куда, как некоторые и делают?

намыльте мне плз оригинал, мне вот чисто интересно, в каком виде это можно таки сюда пропхнуть.

сканировать сразу в 1 бит во обще не следует, и уж тем более когда бумажка слабочитаема. это потому, шо бинаризация в вашем сканнере скорее всего примитивнейшая, не адаптивный алгоритм (да и то один другому рознь), и уж тем более не возня вручную — а потери естественно необратимы.

Re: Схемы педалей (эффектов, примочек)
, 20.02.2019, 20:32

хотя, вижу, шо с форумом этим в плане картинок бороться бесполезно и дело тут вовсе не в килобайтах. можно разве шо в архиве попробовать загрузить.
тут даже сообщение своё удалить похоже нет возможности, во кино.

Re: Схемы педалей (эффектов, примочек)
swin, 21.02.2019, 08:39

Не надо здесь ни с кем бороться. Для этого много других мест. Загрузите свои пикчи или обработайте правильно имеющиеся, как Вы считаете правильным.

Re: Схемы педалей (эффектов, примочек)
wk, 21.02.2019, 10:48

Писать я вам (всем пишу с большой, «вам» с маленькой) не буду. Потому, как я хамства не на дух не переношу. Учить себя в подобном тоне -никому не позволяю и вам так же поступать советую. Научитесь общаться с людьми без спеси косвенных оскорблений и все к ВАМ потянутся.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 21.02.2019, 11:24

Что это вы коллеги?!
В кои то веки нас осчастливил своим присутствием настоящий «цеевропеец». Всё знает, всё умеет.
Он нас, не разумных, сейчас уму разуму научит, а вы?!

Re: Схемы педалей (эффектов, примочек)
, 23.02.2019, 00:07

забавные вы ребята. для социологов и социопсихологов. как и всякая устоявшаяся малая группа. всё это — нормально.
только я и не социолог, и здесь не для пообщаться, мне поэтому скучно.

шо не надо — так это на меня своё проецировать. «бороться» не с кем, а с чем имелось в виду. ну да проехали.

мне не интересно, почему (и, о госпади, уж тем более мне всё равно, с какой буквы вы Нам пишете, и особенно не пишете). «не будете» — и не надо. но возможно это ваше сообщение таки окажется кому-то полезным — шобы граждане прохожие сразу знали, как именно с вами надо расшаркиваться, а то вдруг какие-то слова не с той буквы напишут, или, упаси аллах, совет посмеют дать.

вы видно именно для этого в общий доступ и не выложили в хорошем разрешении, как многие здесь делают без долгих соплей, и за шо им спасибо большое, простое, открытое и общеобозримое. любите личные сообщения с просьбами и благодарностями? ну шо же, это тоже нормально, наверное. но я вас, опять таки, в открытую поблагодаря. спасибо вам, ещё раз, по поводу АИР-1\2, ага. ну и за этот ответ тоже спасибо, ещё одно. итого — две спасибы.

граждане, вдруг хто уже без спеси косвенных оскорблений забрал у wk полновесное файло паспорта аниты с предыдущей страницы — намыльте плз, tr150 на i.ua — хочу посмотреть, сколько они будут весить в разумном разрешении и правильном формате, и, например, можно ли как-то их непосредственно тут разместить, например в архиве. в экспериментальных целях короче.

Re: Схемы педалей (эффектов, примочек)
gitarrist, 23.02.2019, 00:42

T_150, смените ваш ник на «ШО» и вы увидите, всё будет в порядке.
Сразу «шокать» перестанете и-и. во всём спокойно разберётесь.

Re: Схемы педалей (эффектов, примочек)
, 23.02.2019, 03:17

право слово, вы такой юморной, шо аж слёзы наворачиваются!

в чём? в том, в какой формат сохранять двухцветное или восьмицветное изображение? конечно разберусь — у профессуры вон проконсультируюсь, если шо.

Re: Схемы педалей (эффектов, примочек)
Izol, 23.02.2019, 03:18

T_150 — бан. Скучайте в другом месте. Привет от устоявшейся малой группы.

Re: Схемы педалей (эффектов, примочек)
wk, 23.02.2019, 12:08

А вообще, сам документ с низким уровнем печати, что и мне самому было удивительно. Сами буквы и цифры размыты на оригинале паспорта «Anita». Зря он так. Если б он захотел, то нашел бы в этом разделе столько качественных схемных атрибутов этой славной педали. Вот выпендриться захотелось -это ДА. Наверное, -совсем молодой.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 23.02.2019, 12:51

Тут сложно судить о возрасте.
А по характеру — скорее из упёртых «всезнаек», но. борзоты хоть отбавляй.

Владислав!
Спасибо за понимание и быструю реакцию!

Re: Схемы педалей (эффектов, примочек)
Baza, 23.02.2019, 13:57

Кстати, по педалям Эффект-3
Когда педаль горизонтально, частота квака минимум или максимум?

Re: Схемы педалей (эффектов, примочек)
kaldos, 23.02.2019, 23:16

Кстати, по педалям Эффект-3
Когда педаль горизонтально, частота квака минимум или максимум?

Скорее всего, как у всех — нажатая соответсвует максимально широкой полосе пропускания. А если наоборот, то опять же, скорее всего, это последствие ремонта, в виде перепутанных/перепаянных проводов, идущих к переменному резистору.

Re: Схемы педалей (эффектов, примочек)
Baza, 24.02.2019, 01:49

Педаль задает частоту генератора, получается, что педаль отпущена должно быть минимум, нажата максимум?

Re: Схемы педалей (эффектов, примочек)
StariyDed, 24.02.2019, 01:58

По логике — да, т.е. — «нажал — акцент», но. кто и что там напаял?!

Re: Схемы педалей (эффектов, примочек)
kaldos, 24.02.2019, 02:20

Педаль задает частоту генератора, получается, что педаль отпущена должно быть минимум, нажата максимум?

Пардон, я не въехал в вопрос. я подумал что речь идёт о кваке
Но если провести параллель с педалью газа, то нажимаем — едем быстрее

Re: Схемы педалей (эффектов, примочек)
Baza, 24.02.2019, 04:51

Ко всему ещё и леску неправильно заправили

вобщем, ещё одна редакция Эффект-3

на мой взгляд, более удачная, чем пошедшая в финальную серию.



если кому повезёт, то соответствие штырей на платах:

схема из архива выше——другая плата
1-1 земля входа (на плате не подписан, рядом с 4)
2-2
3-3
4-4
6-16! (на плате 2 шт 16. этот между 5 и 7 на плате)
7-7
8-10
9-9
10-11
11-12
12-14
13-15
14-16 плюс питания
16-13 минус питания

схемы дисторшена почти идентичны
схема питания идентична, только поз. обозначения другие

фазер имеет 6 ступеней вместо 4х , генератор на К176ЛП1

Re: Схемы педалей (эффектов, примочек)
gitarrist, 24.02.2019, 05:00

На «эффекте» по моим наблюдения «КВАаааа» получается наоборот — педаль вверх! Как ни странно.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 24.02.2019, 06:02

Не должно так быть.

Re: Схемы педалей (эффектов, примочек)
gitarrist, 24.02.2019, 06:29

Не должно так быть.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 24.02.2019, 06:50

Странно. такое впечатление, что переменный резистор в обратную сторону работает.

Re: Схемы педалей (эффектов, примочек)
Baza, 24.02.2019, 09:32

Судя по кинематике на видео, то да, должно было уменьшать частоту при ходе педали вверх

Посмотрим, если что леску перебросить не проблема

Re: Схемы педалей (эффектов, примочек)
gitarrist, 24.02.2019, 09:55

Да не. просто педаль не на свободном ходу как обычно. она подпружинена. Если леску перебросить то тогда на вч придется ее держать постоНно нажатой. т.е. от педали не отойдешь.

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 16.03.2019, 14:28

Ну вот и свершилось, господа! Благодаря тому, что наш Уважаемый форумчанин kaldos срисовал схему и печатную плату педали лель Hyper Disttortion, теперь эта замечательная педаль есть и у меня.
Перенёс схему в программу Sprint Layout, и после долгих мучений с переносом рисунка на печатную плату и соединением дорожек слоёв педаль готова. Прилагаю архив с файлами:
_hpd.rar

Все резисторы и неполярные конденсаторы, кроме C8 и C13, SMD 0805. Диодная сборка BAV99. Операционные усилитель 4558 в корпусе SO8 — 2 шт., TL074 в корпусе SO14 — 1 шт.

Кнопка в оригинальной педали используется PB22E08 (PS-800). У этой кнопки другое замыкание контактов, в отличие от DPDT. Так что если будете строить педаль с использованием DPDT переключателя, то припаивайте провода, как указанно буквами на картинке. При наведении курсора на контакты кнопок в файле Sprint Layout высветится маркировка каждого из контакта.

P.S. педаль звучит очень достойно, и тем, кто из наших участников форума уважает бренд Лель, рекомендую спаять себе эту педаль. Но если нет желания мучиться с двухсторонней платой, и металлизацией отверстий, можете заказать плату на завод. Если вдруг буду делать ещё такую педаль, так и поступлю, слишком уж муторно было самому это делать)))

Ну и вот мой корявенький результат. Часть резисторов и конденсаторов на моей плате размером 1206

Re: Схемы педалей (эффектов, примочек)
woka, 16.03.2019, 14:37

Обалдеть! Светлый, IMHO лучше было бы отдельной темой с подробностями — ищется потом легче.
А сюда только файлики.

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 16.03.2019, 14:51

Вот оригинальная схема

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 20.03.2019, 12:25

Выкладываю печатную плату и схему (спасибо камраду kaldos) педали Ерасов DS-1. Печатная плата 1 в 1 скопирована с заводской платы
yerasov_ds-1.rar

Re: Схемы педалей (эффектов, примочек)
wowan, 11.04.2019, 18:15

А вот схема Yerasov GT-2

Re: Схемы педалей (эффектов, примочек)
woka, 11.04.2019, 18:39

Или у меня стало совсем худо со зрением, или схемы таки нет.

Re: Схемы педалей (эффектов, примочек)
wowan, 11.04.2019, 21:26

Не прикрепилась.

Re: Схемы педалей (эффектов, примочек)
wowan, 11.04.2019, 21:30

Не читабельна получилась. Кому надо, скину в PDF на почту. Почту присылать в личку, только брать (собачку) в скобки.

Re: Схемы педалей (эффектов, примочек)
Sxemanuzhna, 15.05.2019, 12:09

Re: Схемы педалей (эффектов, примочек)
Sxemanuzhna, 15.05.2019, 12:11

Есть ли схемы в нормальном расширении на Электронику ФЛ-01 С бР2 ?

Re: Схемы педалей (эффектов, примочек)
wk, 16.05.2019, 02:40

где то есть, поищу.

Re: Схемы педалей (эффектов, примочек)
wk, 16.05.2019, 02:51

Не знаю Вам ли, сейчас выслал архивчик со схемой ФЛ-1 на БР2 на электронку: Email (та же просьба была на Рускейс. Оттуда и взял адрес. Город один -Питер)

Re: Схемы педалей (эффектов, примочек)
Sxemanuzhna, 16.05.2019, 05:31

Не знаю Вам ли, сейчас выслал архивчик со схемой ФЛ-1 на БР2 на электронку: Email (та же просьба была на Рускейс. Оттуда и взял адрес. Город один -Питер)

Да, на рускейсе тоже я писал.
Спасибо огромное!

Re: Схемы педалей (эффектов, примочек)
Sxemanuzhna, 16.05.2019, 05:38

Вот от Волны




Re: Схемы педалей (эффектов, примочек)
markmark, 02.06.2019, 04:43

А схемы ревербератора Электроника РЦ-02 ни у кого, случайно, не завалялось? Очень надо

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 17.09.2019, 15:59

Владимир Кузьмин рассказывает о пружинном ревербератор ЭХО ! Из первых уст,что называется.
Не схема конечно, но sapienti sat!

Re: Схемы педалей (эффектов, примочек)
GeorgeM, 07.10.2019, 14:23

[quote]
ЛЕЛЬ TUBE STAR TS-3 Вторая модель (SMD)



[/quote1570472561]
по итогам возни с педалью — правильный вариант «0». Тот что изображён на самой схеме.

Re: Схемы педалей (эффектов, примочек)
kaldos, 22.11.2019, 08:25

Бустер + Вау/Педаль громкости AYZ026 TESLA

Схема воссоздана по фотографиям, любезно предоставленным форумчанином Mike.
Данная педаль существует в двух модификациях; «Бустер» с регулировкой громкости, и «Бустер» с «Вау».
На плате педали с регулятором громкости отсутствуют детали, относящиеся к Вау, а переменный резистор, вращаемый педалью, изменяет громкость как чистого звука, так и ограниченного бустером.

Re: Схемы педалей (эффектов, примочек)
mike, 23.11.2019, 13:47

Схема воссоздана по фотографиям, любезно предоставленным форумчанином Mike.
Данная педаль существует в двух модификациях; «Бустер» с регулировкой громкости, и «Бустер» с «Вау».
На плате педали с регулятором громкости отсутствуют детали, относящиеся к Вау, а переменный резистор, вращаемый педалью, изменяет громкость как чистого звука, так и ограниченного бустером.

Схема педали Tesla AYZ 026. Спасибо за восстановление схемы, больше нигде ее нету.

Re: Схемы педалей (эффектов, примочек)
kaldos, 30.11.2019, 11:17

Педаль Супер овер драйв SD-5

Примочка предположительно выпускалась на территории Украины.

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 27.01.2020, 08:27

Господа! Принесли на ремонт данный усилитель, есть вот такая книга, и схемы. Нужно ли на форум выложить сканы?

Re: Схемы педалей (эффектов, примочек)
StariyDed, 27.01.2020, 08:53

Re: Схемы педалей (эффектов, примочек)
kaldos, 27.01.2020, 09:02

А зачем?
Кто занимается их ремонтом знает, что в инете его схем не меряно.
А гитаристы его ремонтировать не будут.
Да и тема называется «Схемы педалей»

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 27.01.2020, 09:36

Хорошо, понял. Кому надо, могу на почту скинуть

Re: Схемы педалей (эффектов, примочек)
OldPilot, 30.03.2020, 08:26

ЛЕЛЬ — ДД (Драйв-Дисторшн)


Plate


Schem original


Schem from kaldos


PCB


Plate+PCB_mrr

Re: Схемы педалей (эффектов, примочек)
OldPilot, 03.04.2020, 11:26

ЛЕЛЬ NoiseGate NG-180

NG-180 Схема и плата Link

Re: Схемы педалей (эффектов, примочек)
Mashuk, 03.04.2020, 15:57

Есть Лель ДД С платой под к157уд2. Думаю по схеме не сильно отличается, Но было бы интересно сравнить. Сам срисовать схему не смогу, но могу сфоткать плату, может более опытные товарищи разберутся.

Re: Схемы педалей (эффектов, примочек)
OldPilot, 04.04.2020, 05:25

Есть Лель ДД С платой под к157уд2. Думаю по схеме не сильно отличается, Но было бы интересно сравнить. Сам срисовать схему не смогу, но могу сфоткать плату, может более опытные товарищи разберутся.

Давай, попробую сравнить.

Re: Схемы педалей (эффектов, примочек)
Mashuk, 04.04.2020, 06:00

Сфоткал, вроде все видно, Потцы драйв\дист 220к, остальные 47к. Самому стало интересно в чем же отличия от более ранней схемы.


Re: Схемы педалей (эффектов, примочек)
OldPilot, 05.04.2020, 03:19

Сфоткал, вроде все видно

По вашим фото можно увидеть, что коммутация другая — была на полевых транзисторах а здесь микросхема КТ3. 157УД2 — это сдвоенный усилитель, таких микросхем тут две, получается 4 против трёх УД608?
Если фотографии будут более чёткие и детальные — ровные, без бликов и большего разрешения, то возможно опытные старожилы форума сделают более подробный анализ схемы.

Re: Схемы педалей (эффектов, примочек)
kaldos, 05.04.2020, 05:17

Навеяло по ностальжи
Когда-то я тоже играл на этом шедевре армянской промышленности. Это была, пожалуй, одна из первых, если не самая первая советская примочка.
Тяжеленный литой корпус и чудом держащаяся педаль, неотключаемая батарейка и одно гнездо — приятно вспомнить

Re: Схемы педалей (эффектов, примочек)
wk, 05.04.2020, 07:17

Ну, вот куда без Вас Валентин Фёдорович. Зачет!

Re: Схемы педалей (эффектов, примочек)
kaldos, 09.04.2020, 11:25

Схема ЛЕЛЬ «EXCITER EX-9»

Большущая благодарность Сергею FOX за присланные номиналы всех компонентов и активное общение в процессе работы над схемой.

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 09.04.2020, 13:48

Браво! Спасибо за труд, Уважаемый Валентин Фёдорович!

Re: Схемы педалей (эффектов, примочек)
Tormentor, 30.04.2020, 02:52

Коллеги, поможет ли кто схемой на Спектр-4 вот такой?

Re: Схемы педалей (эффектов, примочек)
wk, 10.05.2020, 13:14

Добрый вечер Владимир! Вижу, что тема висит, никто не отвечает. Решил написать. Исходя из моего долгого опыта ремонтов примочек, обращаю Ваше внимание на сей факт:
Педали «Спектр-3» и «Спектр-4» — это помесюги разных, «родственных родословных». Объясняю:
часть схемы любого из устройств -может быть установлена от предыдущей педали, или следующей (Вам надо ориентироваться сразу на две педали: Спектр-3 и Спектр-4), но выборочно.

Сделайте пожалуйста фоточку печатных плат, со стороны деталей. Далее, я думаю, что укажу Вам путь истинный и у Вас все пойдет «как по маслу».

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.06.2020, 22:55

Рижская педаль Anita.

Re: Схемы педалей (эффектов, примочек)
kaldos, 11.06.2020, 23:01

Рижская педаль Anta

Re: Схемы педалей (эффектов, примочек)
kaldos, 12.06.2020, 01:43

Рижская педаль Astra

Re: Схемы педалей (эффектов, примочек)
kaldos, 12.06.2020, 01:44

Рижская педаль Inga


Большое спасибо нашему небесному рабочему Андрею за нечеловеческую помощь в работе над этой педалью

Re: Схемы педалей (эффектов, примочек)
kaldos, 12.06.2020, 01:46

Рижская педаль Inta

Re: Схемы педалей (эффектов, примочек)
kaldos, 12.06.2020, 01:49

Рижская педаль Viola

Re: Схемы педалей (эффектов, примочек)
kaldos, 12.06.2020, 01:49

Рижская педаль Vita

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 12.06.2020, 02:20

Снимаю шляпу! Спасибо!

Re: Схемы педалей (эффектов, примочек)
wk, 12.06.2020, 03:15

Валентин Федорович, -СОЛНЦЕ НАПЕКЛО? В ударе! Сразу столько ценного материала.
Вот, огромное спасибо.

Re: Схемы педалей (эффектов, примочек)
StariyDed, 12.06.2020, 03:41

Молчу, и. восхищяюсь.

P.S. Валентин Фёдорович, а в чём монтажные схемы «рисовали»?

Re: Схемы педалей (эффектов, примочек)
c0rvinus, 12.06.2020, 04:12

Re: Схемы педалей (эффектов, примочек)
EbenezerDorset, 12.06.2020, 04:22

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 12.06.2020, 05:19

Ого! Валентин Фёдорович,ну Вы ваще. Круто!

Re: Схемы педалей (эффектов, примочек)
OldPilot, 12.06.2020, 15:57

Достойный вклад в копилку знаний

Re: Схемы педалей (эффектов, примочек)
kaldos, 12.06.2020, 22:41

P.S. Валентин Фёдорович, а в чём монтажные схемы «рисовали»?

Re: Схемы педалей (эффектов, примочек)
Tormentor, 13.06.2020, 03:23

Добрый вечер Владимир! Вижу, что тема висит, никто не отвечает. Решил написать. Исходя из моего долгого опыта ремонтов примочек, обращаю Ваше внимание на сей факт:
Педали «Спектр-3» и «Спектр-4» — это помесюги разных, «родственных родословных». Объясняю:
часть схемы любого из устройств -может быть установлена от предыдущей педали, или следующей (Вам надо ориентироваться сразу на две педали: Спектр-3 и Спектр-4), но выборочно.

Сделайте пожалуйста фоточку печатных плат, со стороны деталей. Далее, я думаю, что укажу Вам путь истинный и у Вас все пойдет «как по маслу».

Приветствую!
Да, уже подсказали мне, что Спектр-3 надо за основу брать. Пока времени нет за ремонт взяться.

Re: Схемы педалей (эффектов, примочек)
figma, 06.08.2020, 17:37

Всем присутствующим доброго времени !
На форуме абсолютный новичок и пришёл с просьбой — очень нужна схема ревербератора «ЛЕЛЬ РЦ+».
От Лель РЦ видел, не то.
Заранее спасибо.

Re: Схемы педалей (эффектов, примочек)
wk, 07.08.2020, 05:47

А что значит плюс. Чем он отличается от Лель РЦ.

Re: Схемы педалей (эффектов, примочек)
figma, 07.08.2020, 13:35

Дык он другой совсем.

Почему-то фото не открывается.
Сорри, правильное название — «Лель RC+».

http://sovietguitars.ru/e107_files/public/1596821740_11261_FT103421_4045369429.jpg’ alt=» width=’640′ height=’427′/>

Re: Схемы педалей (эффектов, примочек)
kaldos, 19.10.2020, 11:38

Квазихор ЭЛИТА (флэнжер)
Беспредельная благодарность Владимиру Жуку (Vovan 1981) за его подвиг,
согласившись выслать мне свой экземпляр исключительно для снятия схемы!

Re: Схемы педалей (эффектов, примочек)
Svetliy_metall, 19.10.2020, 11:55

Шикарная работа! Спасибо!

Я снял срисовал печатку с Rostex Metalizer, скинуть ли ее Вам для отрисовки схемы?

Re: Схемы педалей (эффектов, примочек)
kaldos, 19.10.2020, 12:02

Привет, Иван.
Скидывай, но только с разрисовкой всех внешних компонентов и точкой соединения минуса с корпусом.

Re: Схемы педалей (эффектов, примочек)
wk, 20.10.2020, 13:21

Валентин Федорович приветствую!
Никак не могу с «Link»-а (то есть с Imgur) скачать квазихор. Выскакивает табличка о приватности и различных соглашениях на английском, которые надо подтвердить или отвергнуть. Любые мои манипуляции -ничего не дают, кроме пустого черного экрана.
Вот, такая хрень у меня.

Re: Схемы педалей (эффектов, примочек)
wk, 20.10.2020, 13:24

Ивану -огромный респект, за его упорство и опыт трудный. Только одно уважение!

Re: Схемы педалей (эффектов, примочек)
woka, 20.10.2020, 15:57

figma Цитата .
Дык он другой совсем.

Почему-то фото не открывается.
Сорри, правильное название — «Лель RC+».

figma, у вас в ссылке на картинку два перевода строки было. Если их убрать картинка отображается корректно.

Re: Схемы педалей (эффектов, примочек)
Tuvalu, 21.10.2020, 10:19

Аналогично.
Вообще-то, всем советую piccy , очень хороший хостинг.

Re: Схемы педалей (эффектов, примочек)
kaldos, 21.10.2020, 11:09

У меня аналогичные проблемы с Имгур возникли из-за программы блокировщика рекламмы ADBLOCK.
После приостановки её действия, Имгур стал доступен.
Возможно какая-нибудь программа принимает Имгур или за рекламу, или за вирус.

Добавил ещё одну ссылку.

Re: Схемы педалей (эффектов, примочек)
Tuvalu, 21.10.2020, 19:19

Спасибо, теперь открывается.

Re: Схемы педалей (эффектов, примочек)
Skyworker79, 21.10.2020, 20:37

Валентин Фёдорович, балуете вы нас! Продолжайте!

Re: Схемы педалей (эффектов, примочек)
kaldos, 28.10.2020, 06:23

Продолжаю!
Педаль METALIZER от ROSTEX
Схема воссоздана по материалам, предоставленным Иваном «Светлый металл»

Re: Схемы педалей (эффектов, примочек)
neofit2016, 03.11.2020, 03:43

Здравствуйте! Попала в руки примочка «Эффект Вау-вау», схема на неё размещена на первой странице. Но дело в том, что у моей педали начинка другая, на колхоз не похоже — на плате надпись «Эффект» есть, м.б. просто другой вариант примочки выпускали? Она на 6-и транзисторах МП41 и на 4-х 2т203В, полевика вообще нет. Ни у кого схемы на такую педаль нет, случайно? И еще, если входной разъем менять на TRS, то какой сигнал оставлять 1мВ или 100мВ ? Спасибо!

Re: Схемы педалей (эффектов, примочек)
wk, 04.11.2020, 08:03

Я, так же не мог найти полевик, когда в ремонт пришла такая педалька, в первый раз. Дело в том, что и на Вашей, и на той первой, с которой я столкнулся, -отсутствовал потенциометр «Вау», задействующийся от педали (на который идет леска). Вот на этом самом потенциометре и распаяны (одетые в белый кембрик) и полевик (Т8), и электр. конденсатор С19. Можно обойтись и без полевика (работает так же замечательно). Существует вариант платы, на котором полевик присутствует.

Re: Схемы педалей (эффектов, примочек)
neofit2016, 04.11.2020, 10:05

Я, так же не мог найти полевик, когда в ремонт пришла такая педалька, в первый раз. Дело в том, что и на Вашей, и на той первой, с которой я столкнулся, -отсутствовал потенциометр «Вау», задействующийся от педали (на который идет леска). Вот на этом самом потенциометре и распаяны (одетые в белый кембрик) и полевик (Т8), и электр. конденсатор С19. Можно обойтись и без полевика (работает так же замечательно). Существует вариант платы, на котором полевик присутствует.

То есть схема та же самая. только разводка платы другая? Плюс часть схемы выполнена на трёх Мп41 вместо двух кт361. Спасибо большое.

Re: Схемы педалей (эффектов, примочек)
wk, 04.11.2020, 10:49

Печатные платы тоже отличаются. Вообще эта педалька мне показалась: в вечном поиске инженеров и разработчиков, что не отражалось в документации.
Всегда была шикарная фраза в паспортах различных заводов: «производитель может вносить изменения в конструкцию и схему аппарата, не ухудшающие его характеристики»

Re: Схемы педалей (эффектов, примочек)
KotLeopold, 05.11.2020, 23:50

Источник

Оцените статью
