Замена дисплея Xiaomi Redmi Note 7
Каждое поколение серии «Note» от Xiaomi (в данном случае Redmi) действительно становится массовым. Лучшее соотношение цены и производительности не может не привлекать к тому же, когда производитель так заботится о внешнем виде.
Note 7 получил узнаваемый дизайн большинства современных устройств – стекло спереди, стекло сзади, металл посередине. Безусловно красивый «бутерброд» так себе переносит падения. В этом ремонте будем менять дисплей и заднюю крышку , поехали.
SIM-лоток здесь доставать не обязательно, но такова уж традиция, избавляться от всего лишнего при разборе.
Задняя крышка здесь разбита, а это значит, что особо возиться с ней смысла нет. Обычной лопаткой для разбора я «подлез» под крышку и отклеил от задней части. Если не рвать и метать, то отклеивается очень даже аккуратно.
Заводской скотч на этой модели идеальной клейкости, держит уверенно, отклеивается без особых усилий.

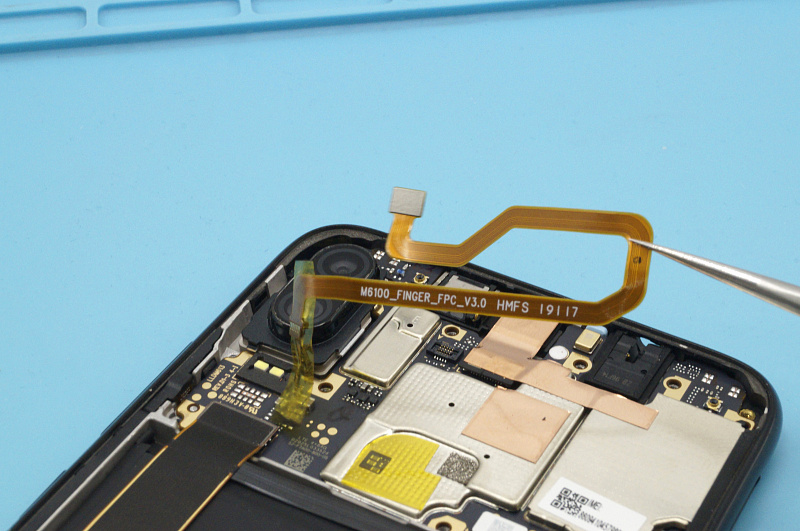

Обязательно отключаем шлейф сканера отпечатков пальцев.
Выкручиваем винты как на верхней части, так и в нижней. Под верхней корпусной накладкой и металлическими экранами скрыты все нужные разъемы, а под нижней выведен шлейф дисплейного модуля.

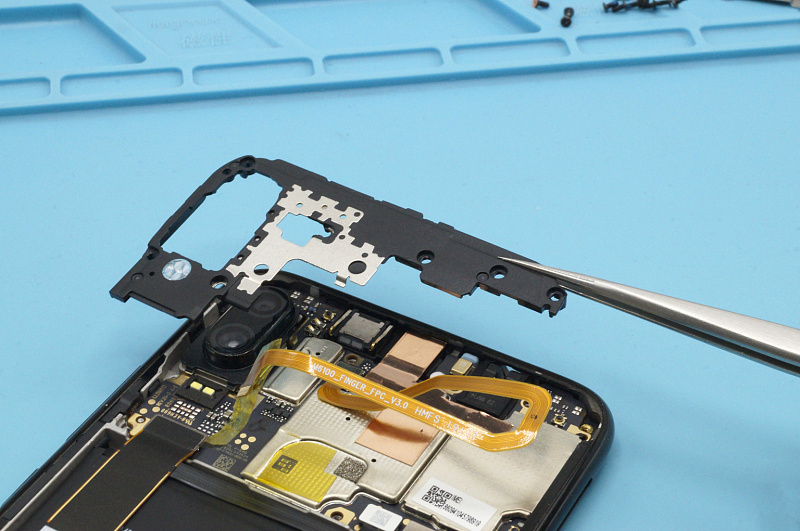

В три приема отщелкиваем все пластины и убираем в сторонку.
Готовимся в проверке нового дисплейного модуля. Отключаем шлейф на сканер отпечатков, чтобы не мешал и аналогичным образом поступаем с разъемами батареи и дисплея.
Подключаем новый дисплей на место старого, возвращаем разъем аккумулятора и запускаем аппарат.
После загрузки системы устанавливаем яркость на максимум и тщательно осматриваем «картинку», убеждаемся в отсутствии дефектов и искажений.
Работу тачскрина легко проверить перетаскиванием иконок по рабочему столу или пролистыванием списков. Срабатывание сенсора должно быть непрерывным, без обрывов и подтормаживания.
Последний шаг перед демонтажом дисплея – отсоединяем нижнюю накладку-динамик, чтобы высвободить шлейф на дисплей.

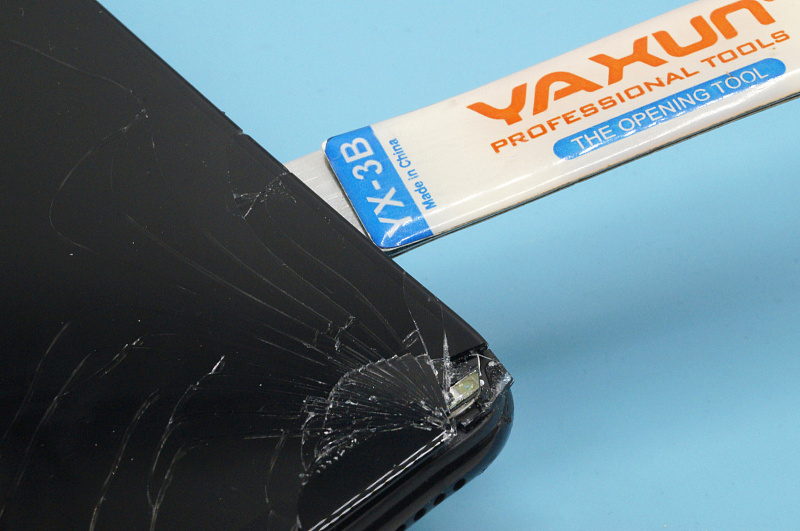

Дисплей оказался приклеен на такой же скотч, что и задняя крышку. Поддев лопаткой я без труда его вытащил из рамки. Если ваш случай сложнее моего, можно предварительно прогреть дисплей на термоковрике или паяльным феном при 99 градусах.

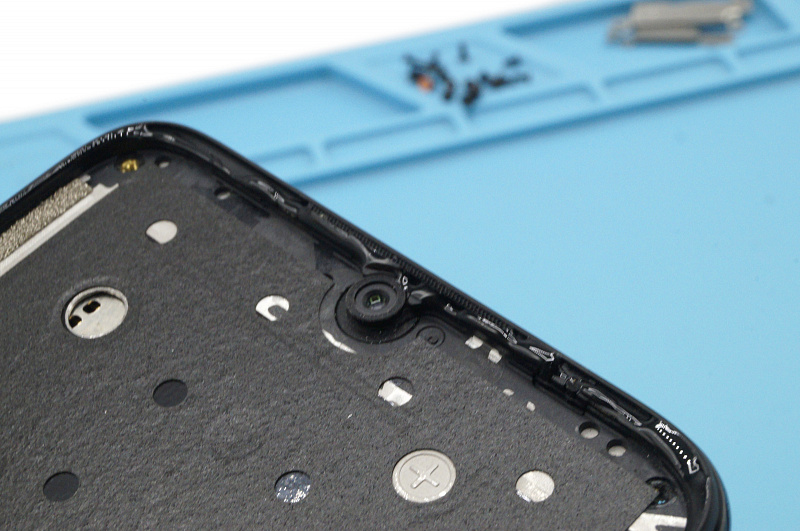

Очищаем рамку от всех осколков стекла, скотча и грязи. Так же советую обезжирить поверхность перед нанесением клея.
Использую клей B-7000, подойдут и его многочисленные аналоги. Наносим тонким слоем по всем краям, стараясь не залить фронтальную камеру. Оставляем подсыхать на 5-10 минут, вклеиваем дисплей и начинаем собирать телефон.

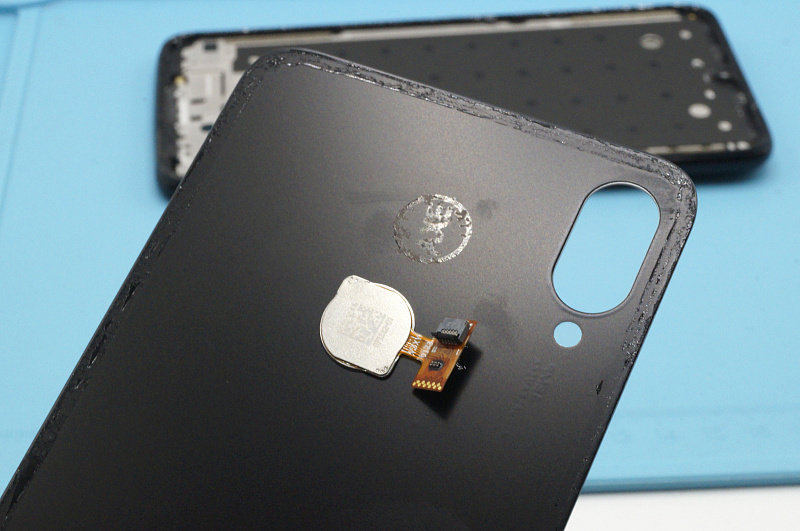

Финальным этапом станет замена задней крышки. Сканер отпечатков пальцев нужно будет снять со старой и перенести на новую. Делается это легко, достаточно «выдавить» сканер с обратно стороны, он легко отклеится, самое главное его ровно приклеить.
Крышка на замену пришла с уже нанесенным двухсторонним скотчем для установки. К сожалению, он слишком тонкий и совершенно не «цепкий», в своей практике я его всегда удаляю и устанавливаю крышку на тот же самый клей B-7000.
Правила те же – наносим ровно по краям, даем немного подсохнуть и прижимаем на место.
Источник
Ремонт Redmi Note 7 за час
Замена стекла, экрана и дисплея на Redmi Note 7 выполняем за 1 час 20 минут . Оригинальные запчасти есть в наличии на складе. При резервировании детали по телефону вы получаете скидку в 10% на работы. Стоимость работ смотрите в таблице ниже.
Такой же подход справедлив и к другим видам работ как для модульного ремонта Xiaomi Redmi Note 7, так и для сложного компонентного ремонта. Скидка дается только, если вы бронируете деталь по любому указанному телефону в Москве.
| Описание услуги | Цена / руб |
|---|---|
| Диагностика | 0 |
| Диагностика при отказе от ремонта | 0 |
| Замена задней крышки (оригинал) | 1200 |
| Замена аккумулятора | 1700 |
| Замена стекла камеры | 1200 |
| Замена стекла экрана (без учета деталей) | 1800 |
| Замена стекла — оригинальный модуль (время ремонта 1 час 20 минут) | 2600 |
| Замена дисплея — оригинальный модуль (время ремонта 1 час 20 минут) | 2600 |
| Замена разъёма зарядки | 1200 |
| Замена микрафона | 1200 |
| Замена дианмика | 1000 |
| Замена звонка | 1600 |
| Замена вибро мотора | 1200 |
| Замена задней стеклянной крышки акб | 1200 |
| Восстановление телефона после залития (читска, пропайка) | 1800 |
| Чистка системной платы в ультразвуковой ванне | 900 |
| Снятие блокировки экрана | 1500 |
| Ремонт цепи питания и замена usb контроллера | 2200 |
Замена стекла отдельно от дисплея
Стоимость работ без учета деталей на замену стекла составляет 1700 руб. Мы выполняем замену по заводской технологии без применения жидкого компаунда. Но по телефону, когда клиент хочет быстро отремонтировать Сяоми Редми Ноте 7, мы предлагаем заменить не стекло, а дисплейный модуль.
Дело в том, что, меняя модуль, вы экономите на времени ремонта Redmi Note 7, а также получаете полную гарантию, как на стекло, так и на дисплей.
Если менять только стекло, гарантия на дисплей не дается, а при ударе на нем могли возникнуть скрытые дефекты, которые в дальнейшем могут повлиять на работоспособность сенсора и дисплея.
При замене стекла основная идея в том, что это будет недорого. Но для Xiaomi Redmi Note 7 новый заводской модуль стоит не так дорого, но при этом вы получаете качество нового телефона.
Замена стекла выгодна только для типовой линейки Xiaomi, где стоимость замены стекла в 2 раза ниже стоимости нового модуля. Например, если стоит Amoled дисплей. Но несмотря на все сказанное, мы всегда сможем заменить стекло отдельно от сенсора и дисплея и сделаем это качественно, но не быстро. Время работ варьируется от 6 часов.
Xiaomi Redmi Note 7 не хочет заряжаться
Причин поломки, когда Redmi Note 7 не заряжается может быть масса, но наиболее частые из них, всего 3. Мы умышленно не включили банальную проблему, когда причина в кабеле и в самой зарядке.
Подобные вещи может продиагностировать каждый. Но если у вас нет дополнительного кабеля и зарядки, то приносите свой телефон к нам, мы сделаем это бесплатно.
- Проблема с аккумулятором
- Проблема с контроллером type-c
- Проблема с разъёмом питания
Если проблема с аккумулятором, то телефон вообще может не включаться и не реагировать на зарядку. В подобных случаях сам аккумулятор зачастую бывает исправен. Неисправность возникает из-за срабатывания схемы защиты, когда аккумулятор перегревается. Вывести батарею из режима блокировки достаточно легко, требуется переподсоединить силовые контакты.
При неисправности контроллера type-c телефон не будет заряжаться, но работать будет исправно. Диагностируется достаточно просто, измеряются сигналы на выходе контроллера и сравниваются данные с нормативами.
Сломан разъём после падения. Очень частая неисправность, когда во время зарядки телефон падает. При этом, пытаясь удержать телефон за провод, вырывают разъём с монтажными площадками. Данный ремонт Note 7 достаточно простой и выполняется за 1 час при клиенте.
Уточнить стоимость ремонта или задать вопрос мастеру
Источник
Замена дисплея на Xiaomi Redmi Note 7
Xiaomi Redmi Note 7, который вышел весной 2019 года, очередной выбор народа в категории «цена-качество» приходит в ремонт все чаще. Обычно это одна из двух причин – либо разбитая задняя крышка, либо поврежденный дисплейный модуль. Сегодня у нас вторая причина. Приступим.
Замена дисплея на Xiaomi Redmi Note 7 – инструкция
- Оригинальный дисплей для Xiaomi Redmi Note 7
- Термоковрик
- Лопатка
- Клей B7000
- Пинцет
- Инструмент для вскрытия корпуса
- Термопаста
- Отвёртки
- Скотч

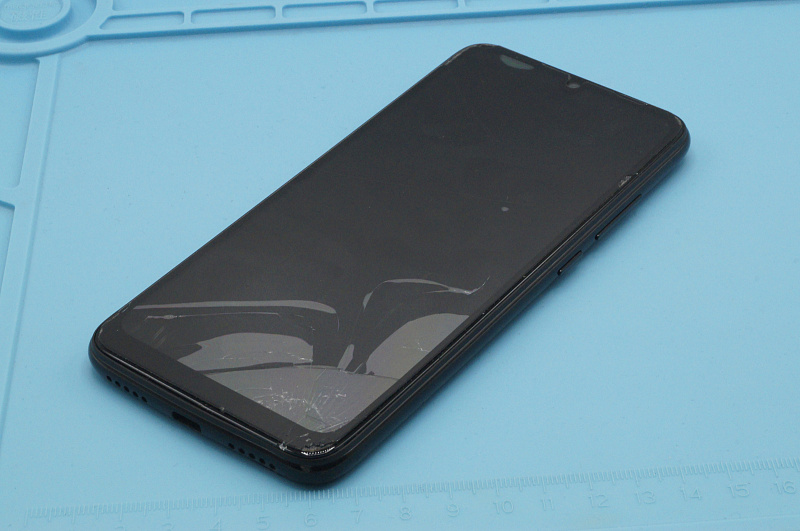

Редко, но метко – одно точное попадание приговорило не только целостность стекла, но и серьёзно повредило матрицу дисплея, изображение покрылось полосками и стало «дёргаться».
Разбор начнем с задней крышки. Она тут красивая, переливчатая и из стекла.
Уже давно при отклеивании крышек использую следующий алгоритм:
- При помощи лезвия бритвы создаю себе необходимый зазор (подливаю на нее немного спирта);
- В образовавшийся зазор помещаю пленку / ламинированную карточку;
- Подливая спирта на пленку или карточку, двигаю по всем краям до победного.

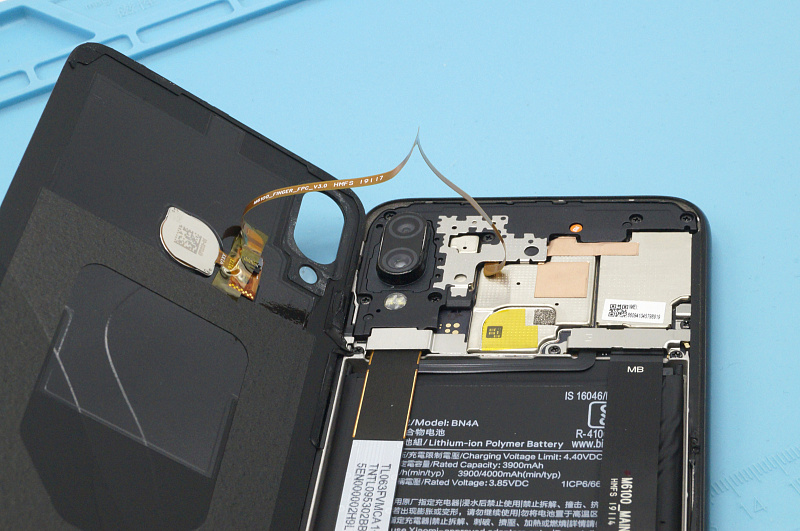

Как только крышка отделена, остается отключить шлейф на сканер отпечатков. Сделать это удобнее отклеив скотч на задней крышке, защищающий разъём подключения сканера.
Не вызывает сомнений то, что смартфон до меня никто не вскрывал, однако внутри я нашел странную пленку. По размерам она напомнила мне стекло модуля основных камер. Возможно, попала случайно внутрь аппарата во время заводской сборки.

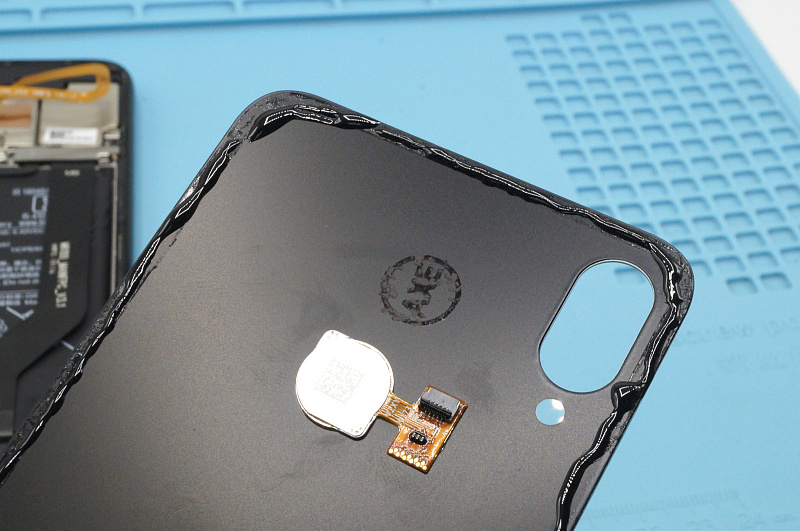

Отключаю сканер отпечатков пальцев и осматриваю крышку.
В отличие от Samsung , компания Xiaomi устанавливает свои крышки на вспененный двухсторонний скотч. Как видно на фото, он легко скатывается, повреждается и сминается. Устанавливать крышку повторно на тот же самый скотч нельзя, придется его удалить и заменить на клей.

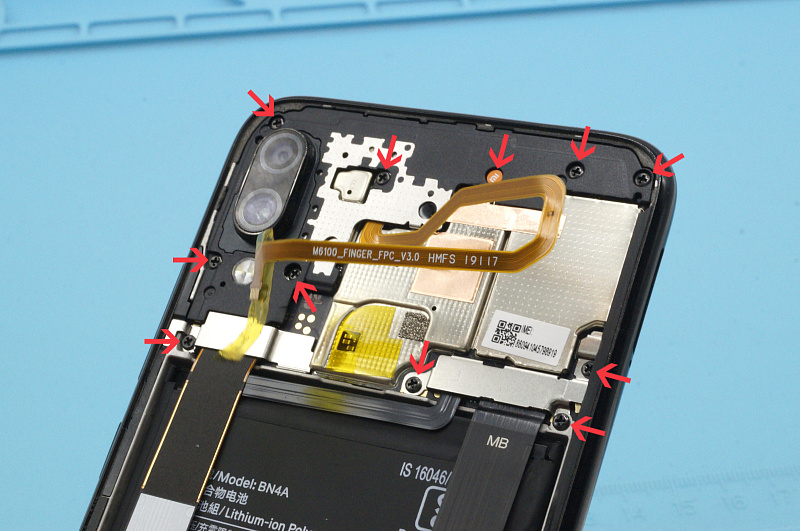

Чтобы получить доступ к материнской плате, выкручиваем все помеченные винты. Они одинаковой длины, запоминать их положение не нужно.

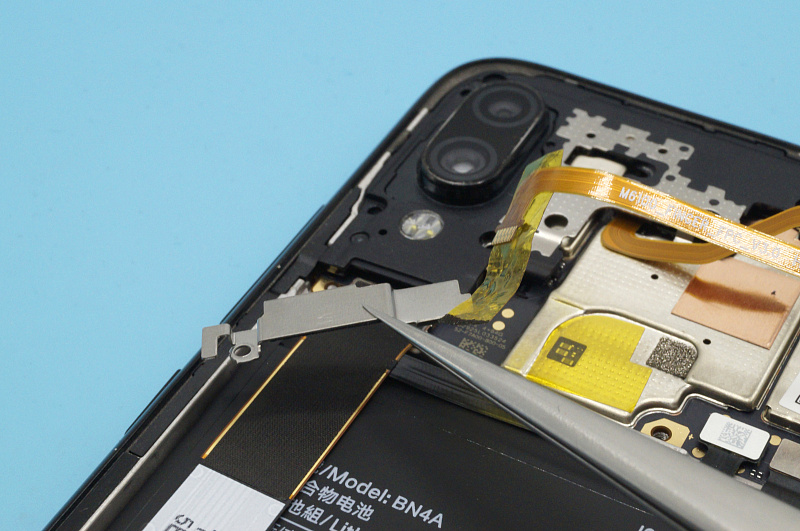

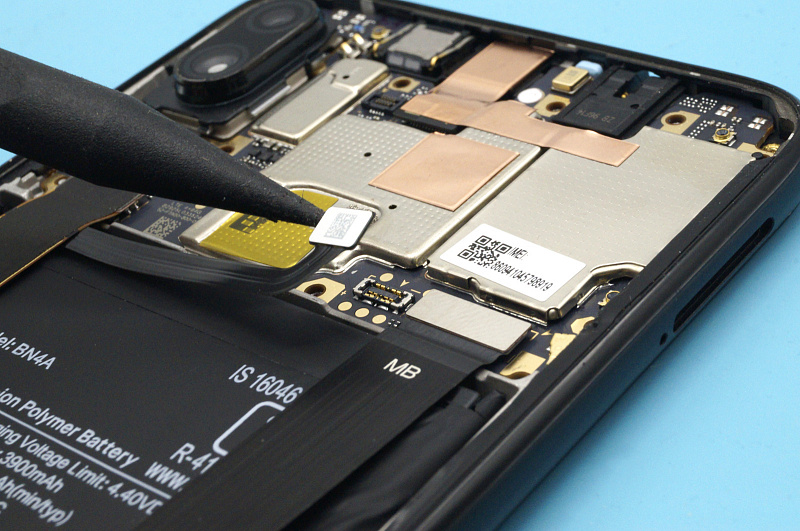

Снимаем правый металлический экран и отключаем шлейф аккумуляторной батареи.

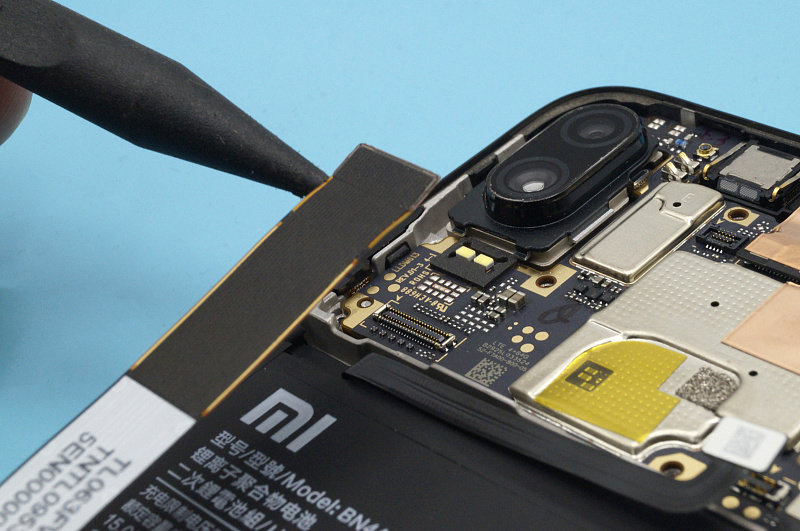

Под вторым экраном разъем подключения дисплейного модуля, отключаем шлейф.
Для замены будем использовать запчасть оригинального качества. При внешнем осмотре заметил с обратной стороны клеевой материал, не отличимый от заводского. Возможно, это действительно заводской демонтированный дисплей.

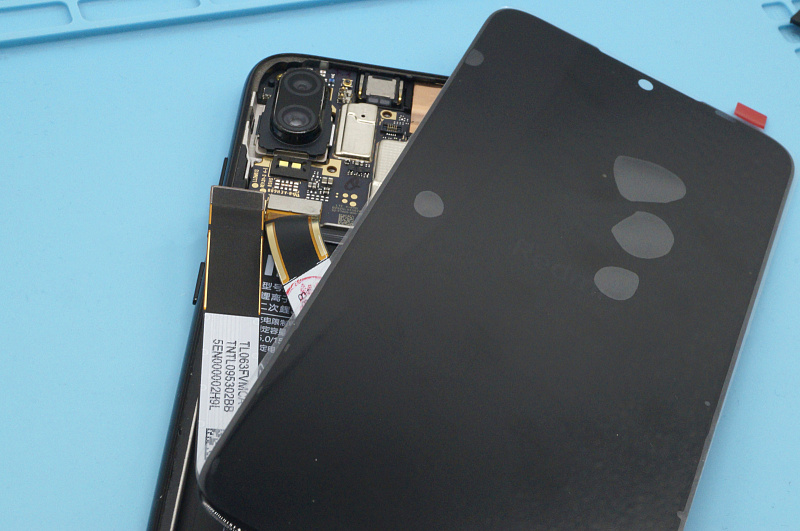

Подключаем дисплей к материнской плате и возвращаем на место разъем батарейки. Запускаем телефон.
После загрузки операционной системы приступаем к проверке запчасти. Для этого ставим яркость подсветки на максимум, отключаем автояркость и придирчиво осматриваем матрицу: подсветка должна быть равномерной, а изображение без дефектов и «глюков».
Работу тачскрина проверить можно штатными средствами, такими как перетаскивание иконок, набор текста на клавиатуре, листание длинных списков и приближение фотографий.
Запчасть проверена, продолжаем разбор.
На очереди выкручивание винтов с нижней пластиковой накладки.
Смысл разбора нижней части аппарата был только в одном – шлейф дисплейного модуля проложен именно здесь.
Помещаем аппарат на термоковрик с установленной температурой в 99°С на 2-3 минуты. За это время он прогреется достаточно.
Методично работая присоской и, по необходимости, помогая плоским инструментом демонтируем разбитый дисплей. Если матрица повреждена, особо осторожничать смысла нет. Разве что из опасений пораниться осколками стекла.

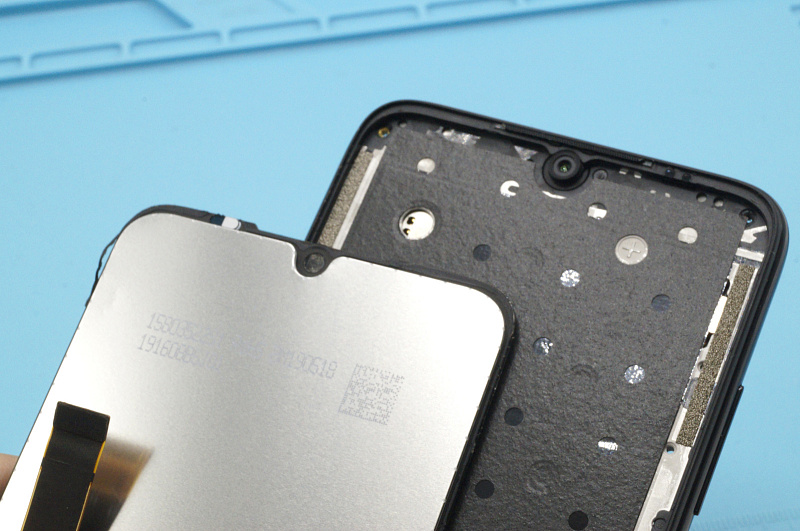

Поверхность пластиковой дисплейной рамки очищаем от оставшегося скотча, грязи и пыли. Обезжириваем спиртом.
Решил удалить кусочки клеевого скотча с нового дисплея, даже лишний миллиметр толщины мне ни к чему. Аккуратно пинцетом поддеваем за край и «наматываем».
Из-за тонких рамок и близости к ним фронтальной камеры советую нанести клей прямо на стекло. Держим струю ровной и не пачкаем окошко для камеры. Даем клею подсохнуть на 5-10 минут и вклеиваем дисплей.
Начинаем собирать аппарат в обратном порядке.
Удаляем скотч с задней крышки и корпуса. Обезжириваем поверхности и наносим клей на корпус. Техника та же – клеим крышку спустя 5-10 минут после нанесения клея. Не забудьте подключить шлейф на сканер.
Как только телефон собран, рекомендую зажать его прищепками или отправить под гнет. Все-таки, у нас клей с двух сторон и будет лучше, если он просохнет под определенным давлением – так монтаж станет надежнее.
